安裝時要調整好中心再緊死。

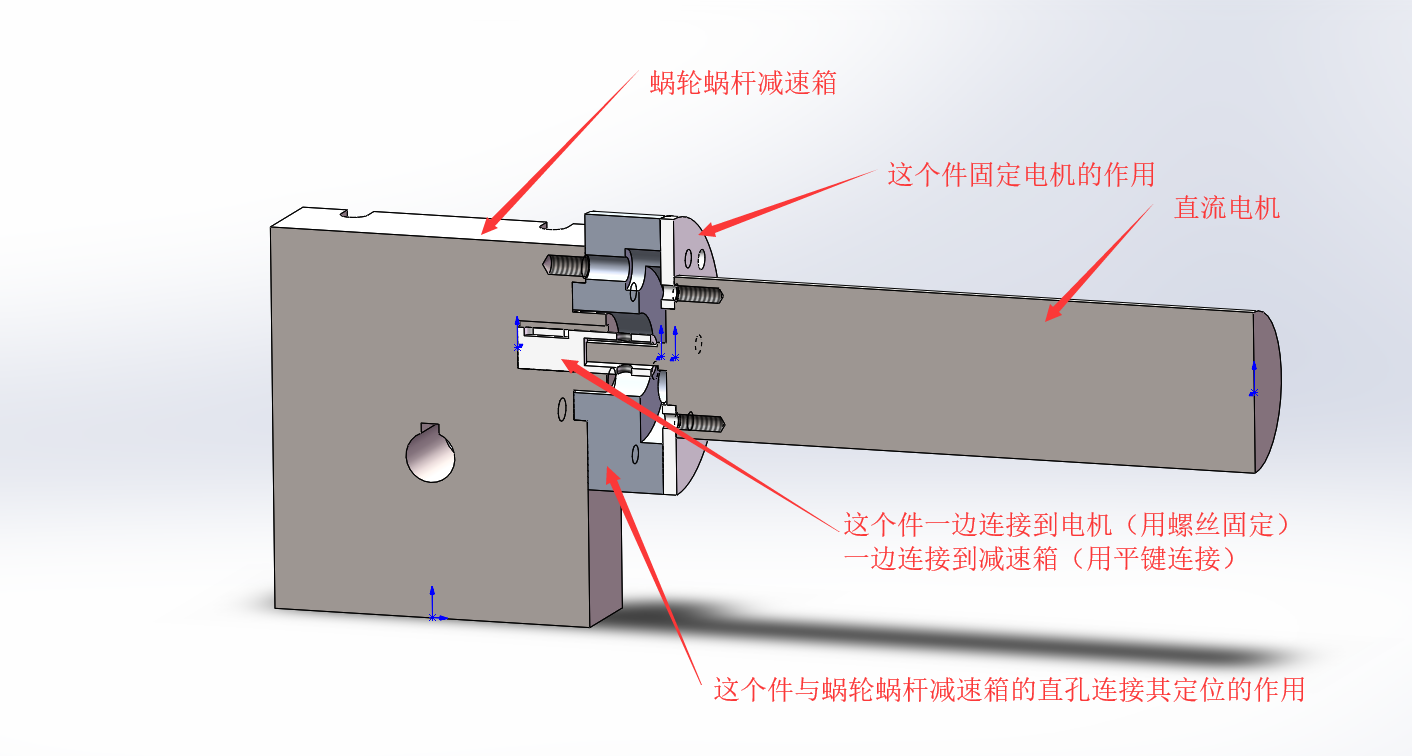

把切開的圖片放正，把這幾零件前面編上序號，便于描述。

連接法蘭最好設計點位止口，否則，安裝時很難保證端面與旋轉中心垂直或者很難保證左右兩邊的同心度。

只設計了減速機和電機的法蘭，這就不復雜了呀，要么電機和減速機自帶法蘭買來就能裝上。

許公子 發表于 2018-11-19 11:26
你確定問RV減速機廠家了？我們訂一臺人家都給改，只是輸入軸孔不一樣罷了。再者，RV減速機和電機要匹配， ...

謝謝啦，的確沒有問，不過我們用的少，一年用不了幾個減速箱，怕廠家不搭理

紅葉谷 發表于 2018-11-19 11:06
減速箱用的就是圖上的RV減速箱25毫米中心距，但是圖上的電機太大所以找的直流減速電機，找RV廠家做不合適 ...

你確定問RV減速機廠家了？我們訂一臺人家都給改，只是輸入軸孔不一樣罷了。再者，RV減速機和電機要匹配，不能說大電機帶小RV減速機，也不能笑電機帶很大的減速機，這種標準件都有標準法蘭，除了安裝空間距離有要求的時候，哪里還要用增加?xùn)|西過渡。你電機大的話，用RV25的減速機就不匹配了。

許公子 發表于 2018-11-19 10:57
？有這么的嗎，電機和減速機直接連接就行啊，找做RV減速機的，讓他們給做和相應電機配的法蘭就好。

減速箱用的就是圖上的RV減速箱25毫米中心距，但是圖上的電機太大所以找的直流減速電機，找RV廠家做不合適（需要的量不是多，也就用個兩三套），而且不能用類似梅花聯軸器的結構，最好就是這種將電機固定到減速箱上的方式，體積小，只需要固定減速箱就可以了

不復雜，按圖中的電機和減速機配對，如果安裝空間允許，可以將電機與減速機之間的兩個連接件合并成一個，其它沒有精減的余地，能做的就是如何便于加工，又能保證裝配精度

？有這么的嗎，電機和減速機直接連接就行啊，找做RV減速機的，讓他們給做和相應電機配的法蘭就好。

減速機與電機需要有一個聯軸器連接，
