手動旋轉壓緊機構可行性分析

查看數: 6671 | 評論數: 14 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2018-11-13 18:47

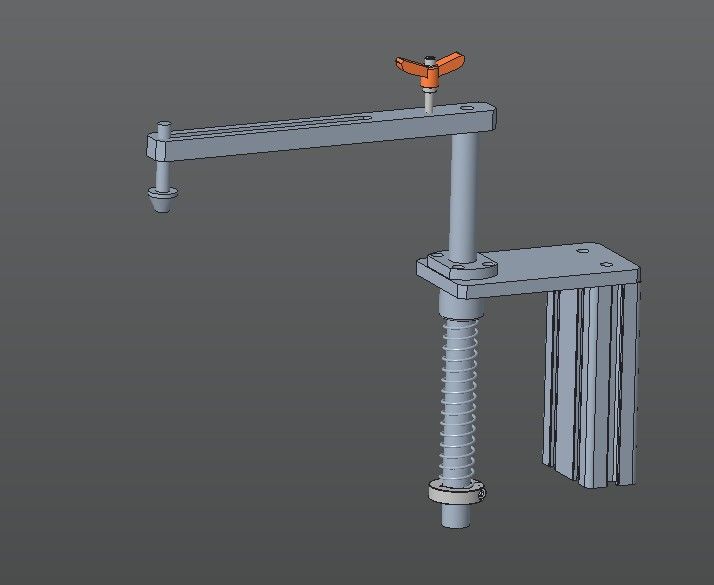

如圖，型材作為底座鎖在機架上，用來壓緊產品，同時也不影響放料。現在旋轉臂很長，另外連接板做的也比較長，哪位大神能幫我受力分析下，越詳細越好，最好彈簧選型也能說下，看了一些資料，總感覺抓不住重點，不知道 ...

回復

雪舞楓 發表于 2021-11-8 17:49:47

軸轉動不好控制吧，建議在避空位置跟工作位置加到位機構；直線軸承跟軸配合一般都有間隙的，你臂那么長應該會晃，你可以選一個長一點雙襯直線軸承或者用兩個；你這個結構壓力應該是通過調整軸端的固定環位置控制彈簧的預緊力，實際調整的話應該不是那么方便呀

z424385518 發表于 2021-11-8 16:30:01

看不懂

隨風zg 發表于 2018-12-3 17:23:19

結構有問題

邊66 發表于 2018-11-30 11:18:28

學習

121_w7XSx 發表于 2018-11-14 18:09:27

瑞香發表于 2018-11-14 16:24
用這么小的東西就能固定東西了嗎？不懂，問問

僅僅是壓住，力不大

彈簧是怎么用的呢？不明白如何固定住？發表于 2018-11-15 13:25

瑞香 發表于 2018-11-14 16:24:19

用這么小的東西就能固定東西了嗎？不懂，問問

121_w7XSx 發表于 2018-11-14 10:29:57

前景錢發表于 2018-11-14 09:32
好象軟件上有計算受力的工具吧

沒用過，不知道怎么用

前景錢 發表于 2018-11-14 09:32:55

好象軟件上有計算受力的工具吧

121_w7XSx 發表于 2018-11-14 09:17:25

曉昀發表于 2018-11-13 22:16
把這幾個零件在圖上標出序號。最左邊是壓緊機構的壓頭？

是的，和肘夾的一頭差不多
