山水山石 發表于 2018-11-6 15:19

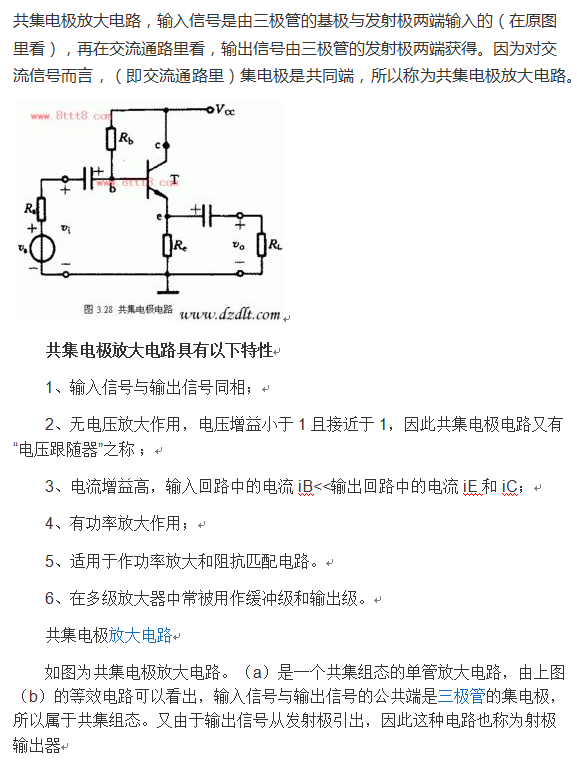

這個圖片中的內容就已經夠我用的了,只是有點看不明白

5 e7 T( x1 A4 \4 ^, u& a你在哪里搜到的？這個怎么叫共集電極電路呢？你覺得輸入與輸出的公共端是哪個？

網上很多，搜呀，比如：
https://baike.baidu.com/item/%E7%94%B5%E5%AD%90%E7%BA%BF%E8%B7%AF%E5%9F%BA%E7%A1%80/118958
3 D' z, w* B3 x) vhttps://max.book118.com/html/2016/0225/35894627.shtm

還有類似《工業電子學》一類的書

在很多高頻放大電路中，還有共基極放大電路，和常見的共發射極電路也不同。你說的集電極輸出，還有射極跟隨器，都是屬于共發射極放大電路。

你還是自己去百度“射極跟隨器”吧

射極跟隨器    再發射極上串聯一個電阻，信號從發射極輸出，有電流放大作用，輸出與輸入同相位

) k4 x8 C6 t  R( ^# _# W  l, I8 u, \聽說過設計跟隨器電路嗎？
. K! Y4 P. D; D( K  x8 l4 h
; g/ Q+ a  g5 z- m7 v
7 s# _/ L8 V# I; k更正，打錯字了，應該是“射極跟隨器”

PNP輸出高電平     NPN輸出低電平      什么基極的不是很了解
