做定位直口

這是一批活還是日常工作呢 我這有激光軸對中設備 檢測的就是旋轉中心線  17600883446可以加我微信了解一下

工裝內孔做成精定位，從而保證旋轉過程中同心度。

360586998 發表于 2018-11-5 15:51
這樣是靠調機手法，螺絲孔是比螺絲大的，那么用久了螺絲松動也會偏心

定位銷不能少

j機械師 發表于 2018-11-5 14:25

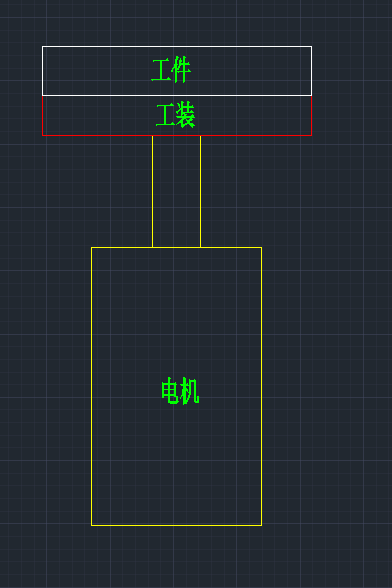

前提，工件是圓的，工裝也需要是圓的。
第一步，工裝外圓要做到與電機主軸同心；外圓打跳動公差可實現；
...

這樣是靠調機手法，螺絲孔是比螺絲大的，那么用久了螺絲松動也會偏心

前提，工件是圓的，工裝也需要是圓的。
第一步，工裝外圓要做到與電機主軸同心；外圓打跳動公差可實現；
第二步，工件放到工裝上，也是要校外圓跳動公差，校正完畢螺釘鎖緊；

加工一定有誤差，可以將工裝做成兩部分，一塊可調，可以調整同心到你要求的精度。另一塊靠銷孔定位，方便拆卸更換。

你要同心，定位銷不應該是做在圓形工件的中間嗎
