線軌的話 得看你承重  要你要求的直線度 和平面度，組合高的誤差要多少

qpzhb 發表于 2018-11-3 16:12

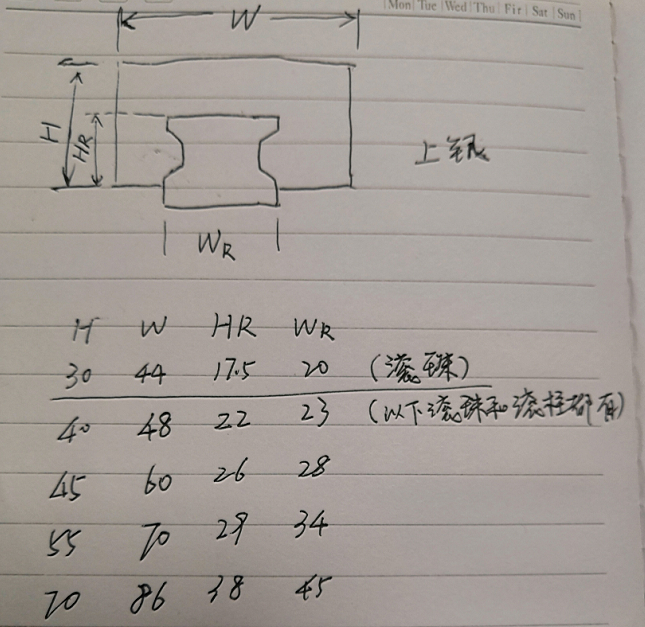

你說的選25的線軌，這個25指的圖中哪個尺寸WR、HR還是什么？

WR23的，這個是參數，你得看型號，

伺服電機加減速機會不會降低精度

qpzhb 發表于 2018-11-3 14:55
絲桿軸承一定要配對角接觸軸承嗎，哈爾濱P4的可以嗎

絲杠軸承要用高精度角接觸軸承的，因為主要承受軸向力，角接觸軸向徑向精度都很好，P4的應該可以了。
其實現在很多都使用組合軸承做絲杠軸承，但是比較貴

絲桿軸承一定要配對角接觸軸承嗎，哈爾濱P4的可以嗎

qpzhb 發表于 2018-11-3 00:03
能加QQ跟你討教一下嗎2558468056，你具體都用了怎樣的絲桿和線軌

直線導軌我用的上銀的，絲桿也是上銀的+臺灣TBI的。你這精度絲桿螺母要選雙螺母的，把反向間隙解決掉。具體的要看你的機床床身跟運動 滑臺的載荷+磨削力來選型的。絲桿跟導軌的選型手冊里很詳細有負載跟壽命的數據，要靜下心來仔細選型。

線軌我選的話都選25的，磨頭上都用滾柱相對剛性好，X軸可以用滾珠，沒多大留意，一般滾珠的導軌螺釘孔距大點，P級精度，好像好賣點，也不算太差，品牌上銀，廣東凱特價格低點也可以了，其他品牌除了THK沒用過。
電機基本要選750W到1KW，不然行星加減速機成本也不低。
絲杠豎軸GQ50X5-5,水平軸GQ32X5的也夠了，滾珠三列也行,國產普遍的南工藝，但是貨期好長，大連高金的也可以用用，精度P4,P5的
以上僅個人見解，沒計算過，也不是很經驗老到，因為是磨床做多了，也不是十分計較成本與精度方面的性價比

357682767 發表于 2018-10-29 14:52
我前3個月做過一臺這個類似的CNC，直線軸承選型與電機選型也是用了幾天。里面的學問大，這精度已經很高很燒 ...

能加QQ跟你討教一下嗎2558468056，你具體都用了怎樣的絲桿和線軌
