旋轉運動，作用是配合下面左右軸，在平臺上直接做圓弧運動，可以用在平面圓弧加工或者平面圓弧檢測上，精度很好

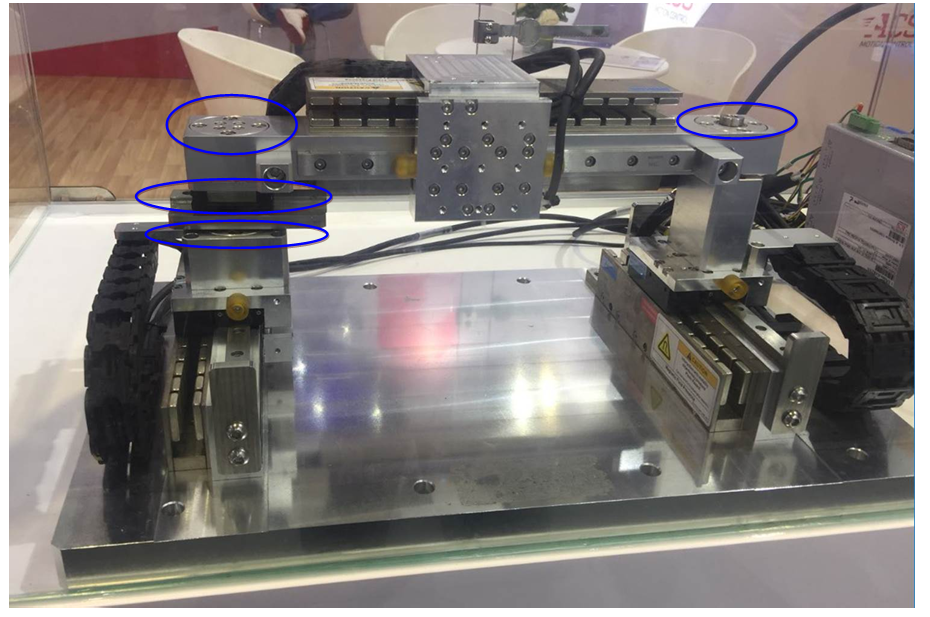

另外說一下，你這個上面的橫梁軸和下面的兩條軸應該不是一體的，估計是為了展示，把兩套設備整合的
正解應該是下面那兩個軸必須可以左右移動的，就是那兩個軸的下面還有兩個導軌，使得這兩個軸相對運動，配合上面的軸才能使得Z軸在XY平面上直接走圓弧軌跡
不然的的話，上軸旋轉的時候，兩個端點間距會變大，你認為能運動嗎

學習了，上次去機床沒有見到，這個是不是可以代替絲杠和光柵尺了

學習了

還有一點，下軸的兩個速度可以同速，也可以不同速

右端固定， 左端支撐， 簡單說就是可以右邊不懂，左邊前后走， 上面的側面可以產生角度

有錢啊，用的磁懸浮模組！！

李振國 發表于 2018-9-28 13:15
轉動，可以實現直線電機的不同步和反向的運動。龍門上梁垂直的，或有個角度的。狀態運動

轉動？
這個玩意是漲緊套一類的嗎？沒接觸過，不了解

另外左側竟然是坐在滑塊上，是因為兩邊的平行度不行嗎，直接鎖起來的話？

角度微調的，樓主聽懂了嗎

轉動，可以實現直線電機的不同步和反向的運動。龍門上梁垂直的，或有個角度的。狀態運動
