一個超簡單的判斷二極管是否導通的題

查看數: 7170 | 評論數: 12 | 收藏 0
關燈 | 提示：支持鍵盤翻頁<-左 右->
    組圖打開中，請稍候......
發布時間: 2018-9-25 15:25

正文摘要:

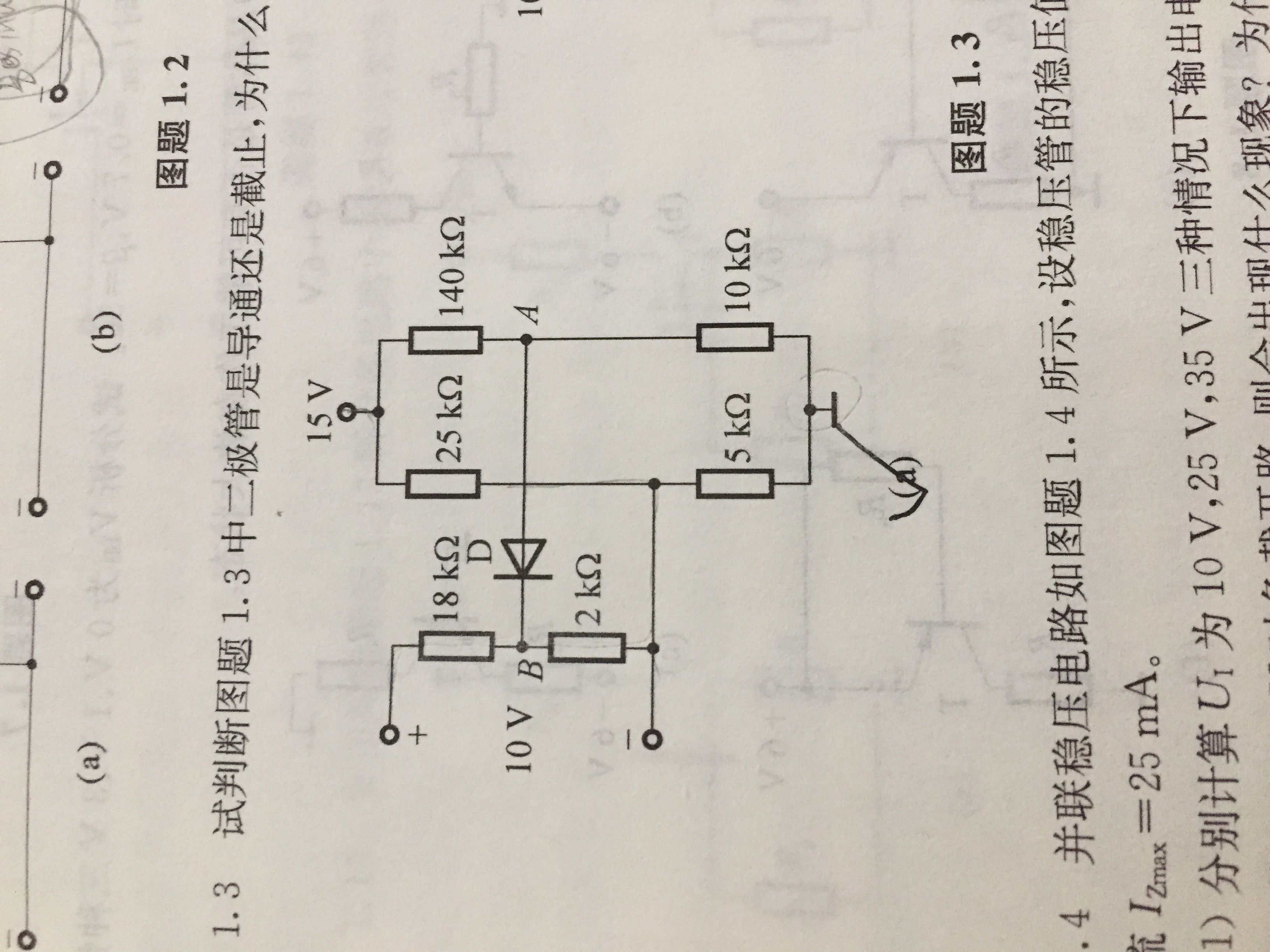

又是我，問大佬們一道題關于判斷二極管是否導通。是特別基礎的題，我剛學所以有點懵 & B' o3 o2 v* b( R謝謝大家！ 0 v5 U6 k, g& [9 T$ X! j; C

回復

Laura哦呵呵 發表于 2018-9-25 22:02:51
遠祥 發表于 2018-9-25 20:566 F5 I: i6 Z9 C* ]
二極管導通判斷方法：去掉二極管（令其開路），計算二極管PN兩端的電壓，若其端電壓大于二極管的導通壓降， ...

, {+ i7 E, S) d" j5 Z- m謝謝！
Laura哦呵呵 發表于 2018-9-25 22:01:54
threetigher 發表于 2018-9-25 20:00: T( |% y' ]) h0 {
lz是什么專業的？字寫得還行哦

2 F1 w* S2 ]* T- B5 O9 I" A; [" {自動化，剛開始學基礎課。
. X# K* X0 A& F( w- e* T
Laura哦呵呵 發表于 2018-9-25 22:01:03
喂我袋鹽 發表于 2018-9-25 21:02
6 I/ R0 h- Y; J- U) J恭喜lz，本題0分！

8 N$ _3 \# A3 d0 w  r3 b: }- _大佬，那這題怎么做呀! i" u5 x4 |4 M" w( \1 o0 D
喂我袋鹽 發表于 2018-9-25 21:02:19
Laura哦呵呵 發表于 2018-9-25 19:56
* h) [& z* U& T9 D3 K1 h) Y- v+ |10V-9V=1V
: y, C% _! |$ V7 O15V-14V=1V& P# R8 t8 R- A. S+ z
二極管左右兩端壓降相同，所以不導通
( s6 K' G' B. X3 v5 ~
恭喜lz，本題0分！

點評

如果+，-之間電壓是10V，那么B點是3.5V  發表于 2018-9-26 09:34
10V和B點在一起呀，指出B點是10V，  發表于 2018-9-26 09:27
B=10V？  發表于 2018-9-26 08:41
朋友，你算的兩個電壓值是否以15V的地電平為基準？請注意，前面有人說了，本圖有兩個地電平。  發表于 2018-9-26 08:41
糾正：A是1V，我電源看成1.5V了，不好意思了！  發表于 2018-9-26 08:39
A點0.1V，B點是10V，所以不導通  發表于 2018-9-26 08:34
不導通是對的，電壓算法錯誤  發表于 2018-9-26 08:32
遠祥 發表于 2018-9-25 20:56:19
二極管導通判斷方法：去掉二極管（令其開路），計算二極管PN兩端的電壓，若其端電壓大于二極管的導通壓降，則該管正偏導通，否則截止。
threetigher 發表于 2018-9-25 20:01:46

點評

點個贊！  發表于 2018-9-26 21:42
還可以這么玩呀?。。?nbsp; 發表于 2018-9-26 17:20
糾正：A是1V，我電源看成1.5V了，不好意思了！  發表于 2018-9-26 08:40
A點0.1V，B點是10V，所以不導通。  發表于 2018-9-26 08:34
二極管不導通的，二極管導通條件，理論值正極比負極要大0.7V才能導通  發表于 2018-9-26 08:31
threetigher 發表于 2018-9-25 20:00:10
Laura哦呵呵 發表于 2018-9-25 19:56# q4 c+ U0 I  d* F7 d) q) W$ g
10V-9V=1V9 T3 t% P8 T6 C( E
15V-14V=1V
6 P/ a. @9 H9 C. e& p二極管左右兩端壓降相同，所以不導通
, b2 E5 `$ C$ I3 `" s8 `
lz是什么專業的？字寫得還行哦
threetigher 發表于 2018-9-25 17:47:40
魍者歸來 發表于 2018-9-25 16:46# O1 u( L. @. @1 T- f$ _) o" `
不導通，左右電壓都是1V，沒有差值
: k# P, J6 a: S3 z
大俠還精通電子，佩服!

點評

額，興趣而已，低端的還能理解一點  發表于 2018-9-25 20:27
