CAE分析如何加載？

查看數: 5144 | 評論數: 7 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2018-9-13 13:44

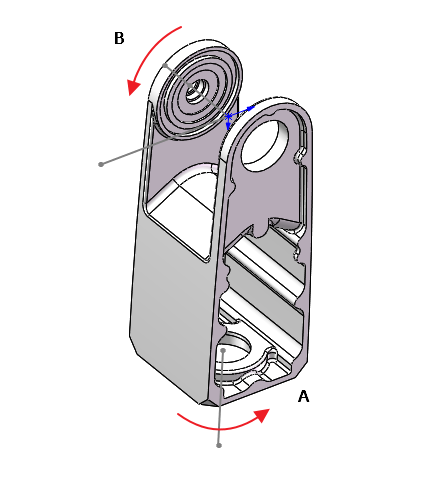

如圖所示，一叉型零件，其下端，通過一減速機相連接繞A軸轉動，上端也有減速機相連接，繞B轉動。現有以下工況，該零件被減速機驅動，繞A軸轉動，同時其上端執行機構，也繞B軸轉動，驅動負載，請問下該情況下，在CAE ...

回復

udssr 發表于 2018-9-13 22:43:48

你這是大學用的，還是企業用的？
我以前做過些機器手臂、關節的仿真，做一次挺花時間的

遠祥 發表于 2018-9-13 19:54:33

轉矩還是通過計算來的方便，載重才會去用軟件分析了

Smallk 發表于 2018-9-13 16:20:57

pengzhiping 發表于 2018-9-13 14:06
1 r( l! u! o. ^7 A% B2 P這個屬于彎扭組合變形。要先假設一端固定，利用反作用力來平衡，并加載。

實際配圖分析采用的是EPSON 機器人手腕

Smallk 發表于 2018-9-13 14:39:34

pengzhiping 發表于 2018-9-13 14:06% w7 v. B6 i T0 X4 c$ V
這個屬于彎扭組合變形。要先假設一端固定，利用反作用力來平衡，并加載。

針對所述工況，A端驅動該零件，同時B端驅動另外一零件，是否這樣加載：A端加載固定約束，同時加載反作用力，B端直接加載驅動力？但實際情況下，該零件并不是出于平衡態的，在A端驅動下會有加減速的，不知我剛才所述加載是否正確，還請指正。

強度校核要按照負載最大的情況下計算。所以還是希望把這個零件相關零件一起貼出來，針對一個零件沒辦法說。發表于 2018-9-13 15:42

pengzhiping 發表于 2018-9-13 14:06:47

這個屬于彎扭組合變形。要先假設一端固定，利用反作用力來平衡，并加載。
