發布時間: 2018-9-9 22:18

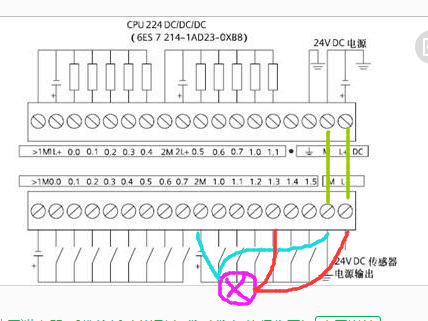

正文摘要:s7-200 224xp 晶體管型 2 @9 z2 t; C0 p" E$ r4 j" u4 N$ v1 c. s* F, n7 t7 B, ~ 1、最右面,輸出端需要接24V電壓,輸入端也有24V的輸出(不知道我理解的對不對)。是不是內部2個是聯通的,類似我畫的綠線。 + I0 z ... |
別太糾結,能用就好,無關的東西最好可以心眼大一點把他忽略掉,因為你只是使用它而已。慢慢的自然就懂了。有些或許僅僅是習慣,有些是pcb板的設計要求,作為工程師抓住核心問題才是最重要的。 |
PLC電源在輸入端一般有24V,220v等。輸出端提供的DC24V,肯定來自于PLC電源,至于怎么連接不重要,要不有個變壓或者直接連接,也很少使用,除非小型低功率的設備可以使用,很方便 |
277741987 發表于 2018-9-10 07:37 我畫的x明明是在輸入端的% M; G. l2 m2 \) E+ G |
輸入24VDC是PLC的供電電源,輸出PLC可以作為連接PLC傳感器的電源,一般不用,容量有點小。你畫的X是PLC的輸出端,怎么會有開關量?先搞明白輸出輸入吧。接線記得有短接端子排,并不是那么多線壓在一個端子上的。 |
