請教各位老師，這個鋁質電機蓋能用CAD畫出來嗎并加工

查看數: 4321 | 評論數: 17 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2018-8-22 17:46

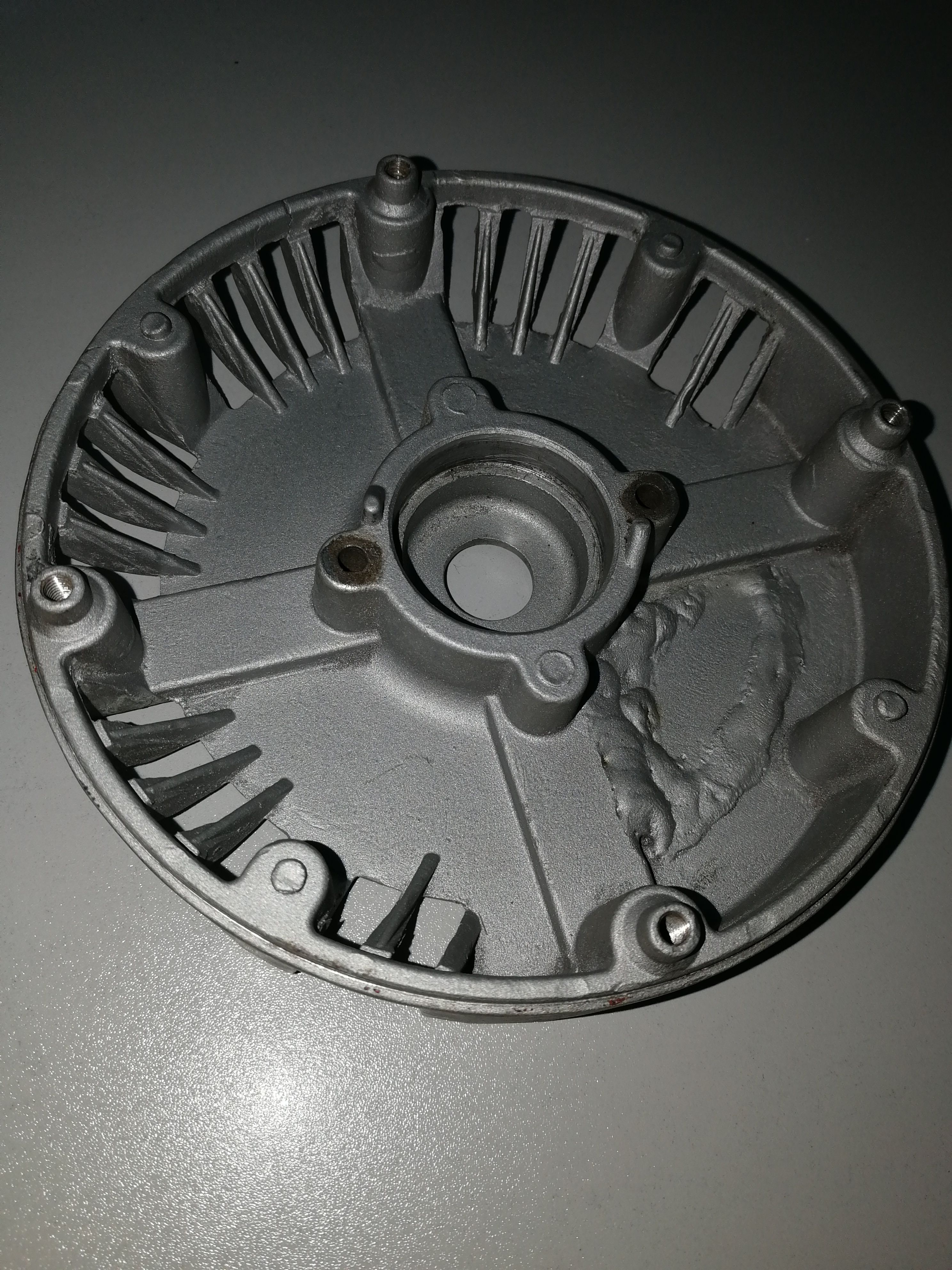

這是一個電機的端蓋，我想這個本來應該是鑄出來的，現在要按樣加工一個新的，請教論壇老師們這個能否用CAD測繪出圖，并用于加工？或者有什么辦法可以出圖，本人目前只用CAD畫，但不好測繪，比如說端蓋的通風孔，也不 ...

回復

3983596 發表于 2018-8-22 18:34:45

要是仿功能不仿形狀的話，圓形大厚鋼板（或者鋼圓），車幾個臺，鉆幾個孔，銑或鉆幾個散熱孔完事

SHIRJUN 發表于 2018-8-31 16:32:44

可以到淘寶的博富機械工作室了解一下。

holm 發表于 2018-8-23 11:30:10

自己家有3D激光掃描儀當然掃描快，但是要去外面找資源的話，有這個時間用UG等繪圖軟件自己就畫出來了，首先要明了零件上相應結構是干什么用，與之配合零件的裝配關系，除了定位安裝面，其實多數都是工藝結構罷了，比如加強筋，比如拔模角，這些大差不差就可以了。UG或PROE軟件用的好，畫這個用不了半天的

andriycike 發表于 2018-8-23 08:59:38

按原樣加工出來難度大，成本高，一定要加工的話最好把結構改簡單一些，焊接與機加工相結合

Jry_A0Z8l 發表于 2018-8-23 08:42:37

CAD是肯定能畫的，就是比較費勁了，樓主可以試試用激光掃描的方式，直接生成CAD圖紙，然后再對圖紙修改（掃描成型的設備可以試著借用，不一定要買，不便宜），或者找個會3D軟件的幫忙，先畫3D再轉2D一天估計能搞定

jian2901 發表于 2018-8-23 08:08:19

注冊十年了？

Johny 發表于 2018-8-22 22:35:45

抄數了解一下，比你畫快多了

未來第一站 發表于 2018-8-22 21:39:06

可以，改改結構適合機加工最好。

龍鷹2018 發表于 2018-8-22 21:35:07

最好用3D，畫出來快，加工也容易

五面怪 發表于 2018-8-22 21:20:29

結構較多，CAD不易表達清楚，圖紙要求只要合理加工沒問題
