請大佬們給與指點

查看數: 2671 | 評論數: 6 | 收藏 0
關燈 | 提示:支持鍵盤翻頁<-左 右->
    組圖打開中,請稍候......
發布時間: 2018-8-15 09:26

正文摘要:

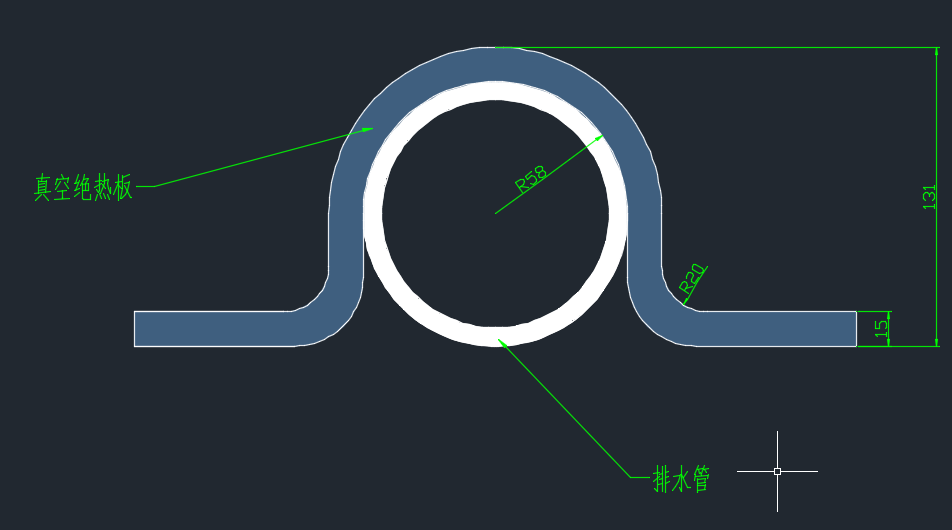

本人菜鳥,從未涉及到機械設計。 因業務需要,需將15mm厚的真空絕熱板折成下圖形狀,包裹管徑為110mm的排水管。 請問怎么才能將真空絕熱板折成想要的形狀,如何設計簡易的裝置? ...

回復

升降臺hh 發表于 2018-8-15 14:53:20
曉昀 發表于 2018-8-15 12:29
有絕熱和保溫的設計規范,上面有詳細的要求。樓上已經把規范號和名稱都給出來了,按規范設計,要不最后絕熱 ...

謝謝回復。

其他都基本論證,沒太大問題。

主要是折彎工藝和折彎設備,公司沒有動設備的,所以發帖求助。
升降臺hh 發表于 2018-8-15 14:51:14
工業王子 發表于 2018-8-15 10:59
先百度真空絕熱板是什么,
再百度一下管道絕熱標準

感謝你的回復。

我們公司主要做真空絕熱板的,對產品還是相對比較熟悉的。

求助的主要目的是解決折彎工藝,有沒有設備可以滿足。
升降臺hh 發表于 2018-8-15 14:48:24
軍CSJ 發表于 2018-8-15 10:02
巖棉的嗎?好像沒折過這類材料。按照板材的折彎工藝來說,做一個簡易的上下模,仿型的。下模類似絕緣板,上 ...

感謝你!

不是巖棉,是粉體壓制成型然后抽真空封裝而成的保溫材料。在手工折彎的時候遇到一些問題。1、因為是真空不能破損,2、手工折彎后容易反彈,無法保證形狀。

我會按照您提供的方法找外協。


曉昀 發表于 2018-8-15 12:29:55
本帖最后由 曉昀 于 2018-8-15 12:32 編輯

有絕熱和保溫的設計規范,上面有詳細的要求。樓上已經把規范號和名稱都給出來了,按規范設計,要不最后絕熱或者保溫達不到要求。
工業王子 發表于 2018-8-15 10:59:39

百度會用嗎

先百度真空絕熱板是什么,
再百度一下管道絕熱標準


軍CSJ 發表于 2018-8-15 10:02:21
巖棉的嗎?好像沒折過這類材料。按照板材的折彎工藝來說,做一個簡易的上下模,仿型的。下模類似絕緣板,上模類似排水管。成型后可上折彎機折兩邊。對于圓弧,要試壓確定彈性模量。然后成型。具體要試制,不行你就外協吧。有專門做這個的人
