發布時間: 2018-8-9 17:01

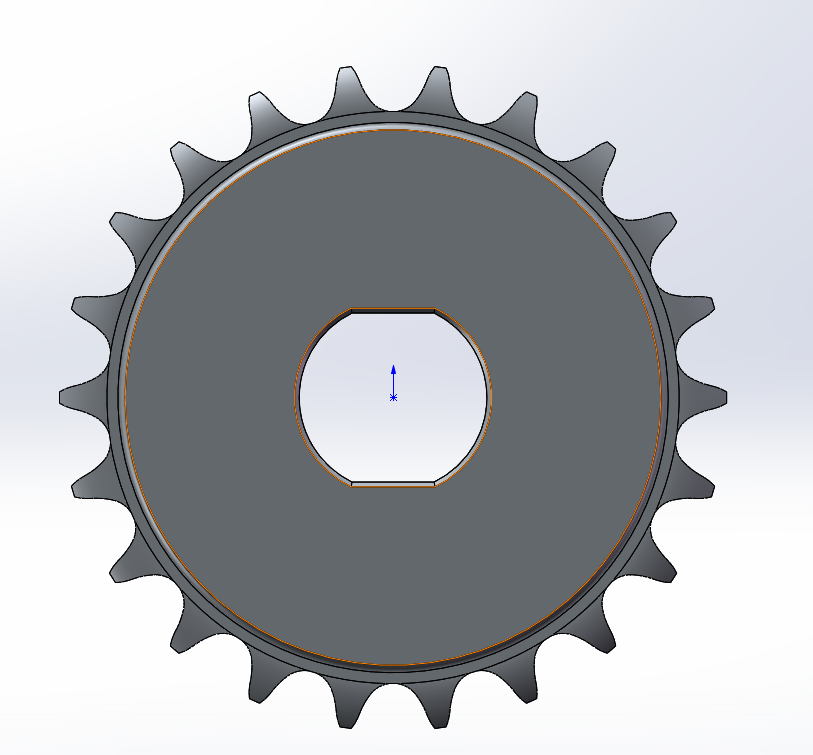

正文摘要:這種孔叫什么孔，方便加工嗎，加工費會不會比普通圓孔貴很多，另外，這種孔怎么加工出來的，如果是銑的話需不需要把圓弧直線過渡的地方改成圓角 補充內容 (2018-8-10 09:48): 因為是40×6的鋼管做軸，開鍵槽的 ... |
| 還有一種辦法，就是圓管和鏈輪用螺紋連接，扭矩大選梯形螺紋 |
| 鏈輪中間也可以打孔，攻牙，鎖緊固螺絲，看你描述應該負載不大 |
| 因為是用無縫鋼管做軸的，不能用鍵槽 |
| 兩個為螺紋圓柱銷扭軸上。鏈輪穿孔。這樣估計也可以。 |
巳蛇白羊 發表于 2018-8-14 14:52 好的，謝謝 |
| 負載很小，使用圓管不想麻煩，可考慮直接使用彈性圓柱銷吧 |
| 單從加工這個孔來說，線切割很簡單就搞定了。拉刀定制成本就高了，除非大批量生產才考慮拉削。 |
| 做根軸外徑跟鋼管外徑一樣，一端車小可以輕輕敲進鋼管內孔里面去就可以，再把鍵槽銑好，然后裝上去焊接起來，后面鏈輪就可以按正常鍵槽做了，我就想到這個辦法，樓主可以參考下 |
| 線切割啊 |
