軍CSJ 發表于 2018-8-6 13:40
鉚工的工裝，也就是搭焊工裝，在搭焊平臺上，做兩個仿型一個固定，一個可移動的就可以了。或者兩個都固定， ...

前輩說的很對！可否給個草圖，指導一下，謝謝。

鉚工的工裝，也就是搭焊工裝，在搭焊平臺上，做兩個仿型一個固定，一個可移動的就可以了。或者兩個都固定，內部加支撐。具體要根據產品來設計。這個焊后機加工的。你只要留有足夠的余量，應該沒問題的。機加工的工裝，可能要分一序二序來設計，最好是通用的。

焊接件沒有不回火可以金加工的。約1.00/kg, 不愿花錢可以時效。

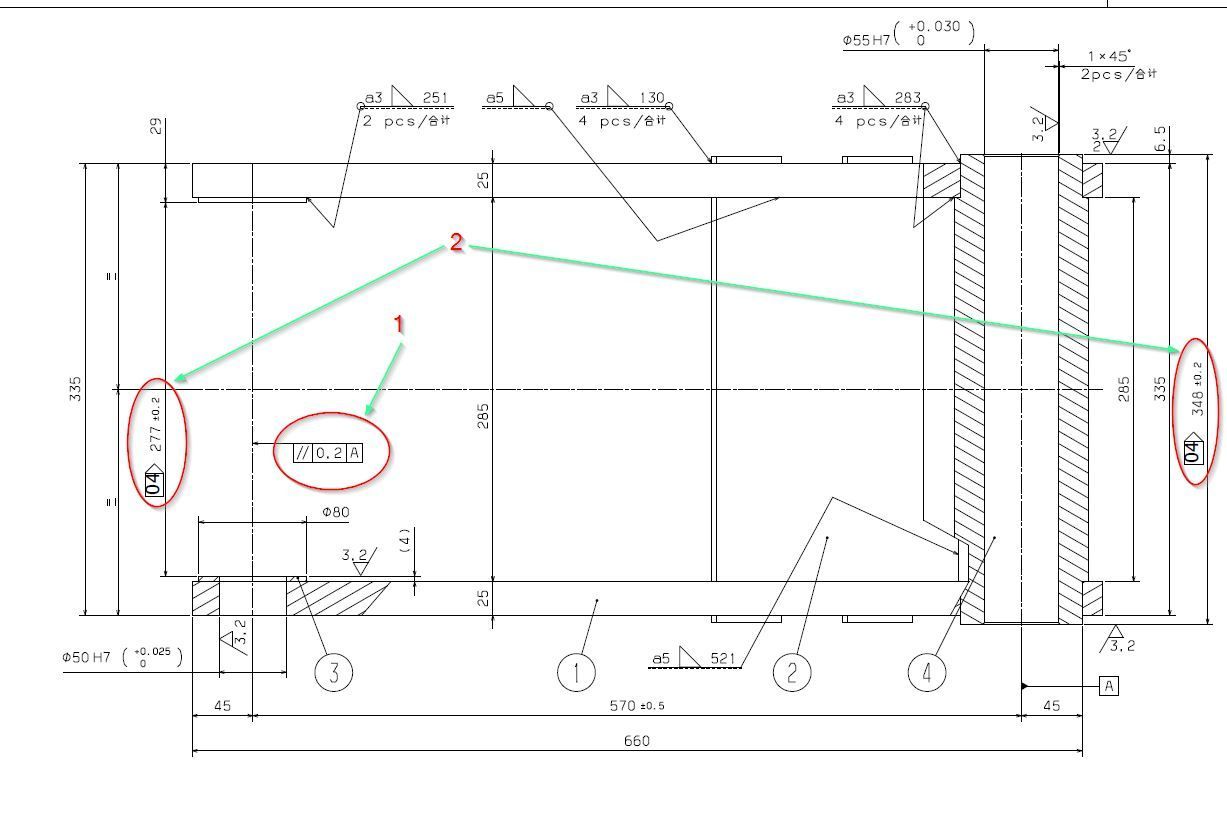

孔徑55H7太長。

遠祥 發表于 2018-8-5 19:24
圖紙不全，材料厚度是多少？

16-20厚

lekong83 發表于 2018-8-5 19:38
這玩意，不是粗坯焊接再回火，最后機加工的嗎？

不回火的，焊后直接加工。但是是個批量活，所以想做個工裝提高效率。

這玩意，不是粗坯焊接再回火，最后機加工的嗎？

圖紙不全，材料厚度是多少？
