與軸承配合的軸的公差標注問題

查看數: 7819 | 評論數: 8 | 收藏 0
關燈 | 提示：支持鍵盤翻頁<-左 右->
    組圖打開中，請稍候......
發布時間: 2018-8-1 21:54

正文摘要:

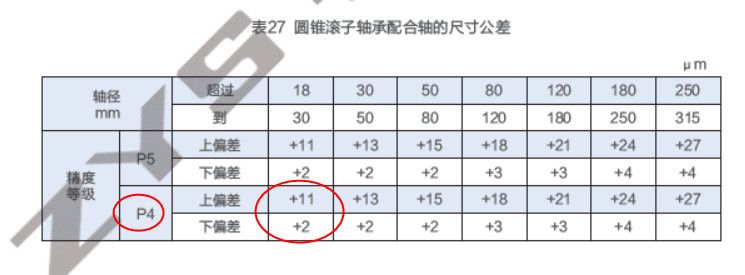

本帖最后由 liangquan6 于 2018-8-1 21:59 編輯 我想為一段軸徑配套一副圓錐滾子軸承，查機器人用軸承樣本，如下圖紅圈。 我的標注方法對么？ 附軸承樣本 鏈接：https://pan.baidu.com/s/1CbgpAOKdfwa9nlqY ...

回復

路人博 發表于 2018-8-4 15:39:02
對的 P4基軸制 你標的沒毛病

點評

感謝！  發表于 2018-8-5 11:14
yangkr 發表于 2018-8-4 14:42:01
有的行業不要這么高的精度

點評

感謝！  發表于 2018-8-5 11:07
UCHIHASASUKE 發表于 2018-8-2 09:34:15
不全對，大批量的可以這樣做；
小批量或要求高的都是配磨，因為每個軸承的內徑是不一樣的，可以按照軸承的“出生證”的公差配磨+0.011/+0.002.

點評

感覺您說的這個挺準確！  發表于 2018-8-2 16:44
感謝！了解了！  發表于 2018-8-2 16:31
shentu 發表于 2018-8-2 09:02:45
標注沒毛病。。。。。。查手冊也沒問題。

點評

感謝！  發表于 2018-8-2 16:43
haixiao0104 發表于 2018-8-2 08:34:06
15的直徑不在18-30之間

點評

感謝！  發表于 2018-8-2 10:52
曉昀 發表于 2018-8-1 22:08:07
那個公差范圍不是”超過18到30”嗎？軸徑是15，樣本中沒有軸徑15的，你咨詢下軸承代理商軸徑15能不能按此選擇？

對于有具體軸承樣本的根據軸承樣本選擇，樣本中沒有就根據設計手冊和這個軸徑安裝軸承的功能要求。

點評

感謝！認真仔細！我是暫時以這個為例，舉一個例子！  發表于 2018-8-2 10:49
liangquan6 發表于 2018-8-1 22:01:13

感謝！就是說：選用某個廠家的軸承，應該首先查看其樣本，來決定公差的標注和設計，而不是參考機械設計手冊？
月光狼人 發表于 2018-8-1 21:59:02
對的
