發布時間: 2018-7-27 11:29

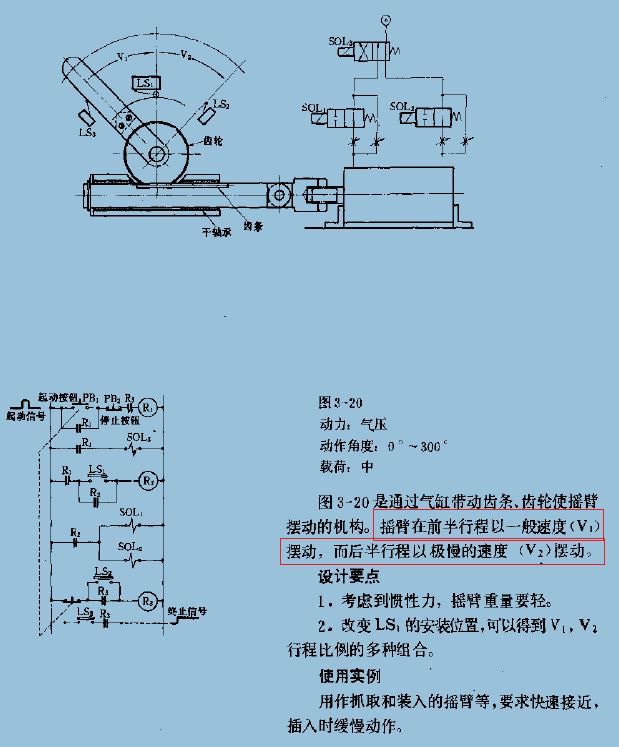

正文摘要:如圖所示的機械結構和電氣圖。想問下描述中的V1、V2兩種速度具體是怎么實現的？ : | x! E* x' t. J# b6 M( K猜測是動作過程中觸發了LS1，然后電磁閥動作，限制了氣流流速。0 S) |7 s$ B" k' n/ I7 R3 Y ... |
| 左邊示意圖中的LS1,LS2和LS3就類似接近開關，檢測到信號后右邊氣路圖中最上面的換向閥SOL3換向，如果從順時針看V1階段電磁閥SOL2屬于不得電常開狀態，V2階段SOL2得電，兩個節流閥變成使用一個節流閥，進氣流量減小速度變慢，至于電路圖怎么個動作控制順序只了解一丁點，不會寫程序，梯形圖學了全忘了 |
| 猜想正確！ |
