樓主在下載的數模還有參數嗎

父草圖有草圖。

樓主在下載的數模還有參數嗎

估計就是轉換實體引用，點草圖的線會顯示出約束來

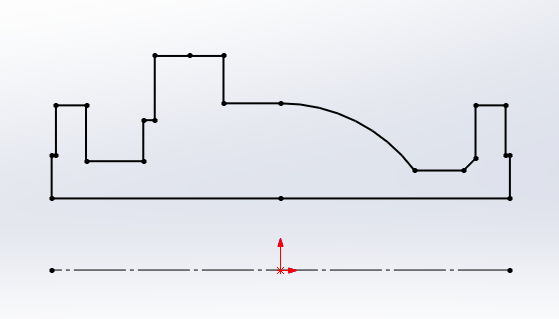

謝謝各位回復！問題解決了，草圖看不到約束尺寸，是因?yàn)榍懊嬗懈赶挡輬D約束了，這個草圖是根據父系草圖描下來的。

默認黑色表示完全定義，完全定義有很多情況，不一定非要用尺寸約束，有可能是固定位置了，有可能是實體邊界等等，如果說有尺寸看不見，那就是隱藏了。

也許是CAD格式的文件直接輸入到草圖，然后“固定”。


就不顯示標注尺寸了

樓上沒審題嗎，那是顯示或隱藏草圖的功能，而樓主的圖片是看的到草圖，卻找不到草圖尺寸。

可以看一下是不是隱藏了。如圖。
