求一種讓旋轉桿固定在豎直位置的裝置

查看數: 5956 | 評論數: 8 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2018-7-24 15:04

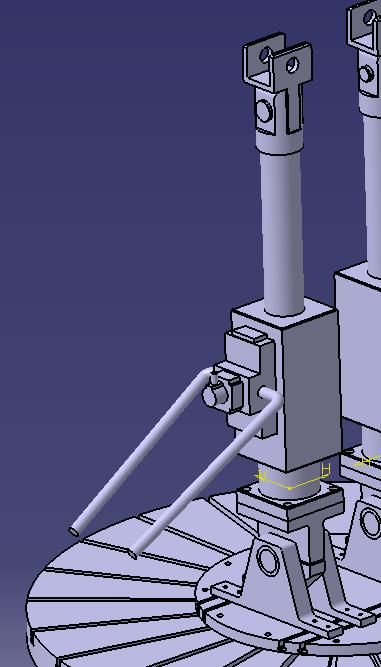

如圖所示，上面的裝置（可以簡化成一根桿）可以繞著底部的轉軸在豎直面內轉動，現在需要一個裝置使其固定在豎直位置以完成其余部件的安裝，請問大神們有什么好的方案嘛？ ...

回復

楓葉2006123 發表于 2018-7-25 16:14:53

大寶DDB 發表于 2018-7-24 17:33
自動固定

你的意思是，需要一個工裝，固定旋轉桿，然后還能自動松開使旋轉桿運動？那你旋轉桿運動的動力在哪?說實話，不太清楚你要干嘛，如果單純只是固定擺動桿用來安裝桿上其他設備，那利用底部的螺紋孔隨便加工兩個L板，L板底部槽型孔。然后夾住旋轉桿上面的方塊就行了。但是我覺得應該沒這么簡單吧。

遠祥 發表于 2018-7-24 22:35:28

樓主的機構和自動化中常用尾端氣缸固定旋轉類似，建議側邊做氣缸連桿機構，可以推動轉軸繞中心動作。

大寶DDB 發表于 2018-7-24 17:33:04

歲月如刀斬紅塵發表于 2018-7-24 17:02
如樓上所說，需求沒講清楚，加一點，需要手動固定還是自動固定

自動固定

黑眼豆_W3i3M 發表于 2018-7-24 17:21:40

球頭圓柱塞可以了解一下

李迎398048991 發表于 2018-7-24 17:20:59

斜撐桿，利用桿的立桿跟盤子的槽進行定位，必須在使用的時候取下來

歲月如刀斬紅塵 發表于 2018-7-24 17:02:19

如樓上所說，需求沒講清楚，加一點，需要手動固定還是自動固定

大寶DDB 發表于 2018-7-24 16:59:33

楓葉2006123 發表于 2018-7-24 16:25
轉動的時候，固定裝置取走？還是一起轉動？還是只是需要一個固定的工裝？

轉動的時候可以取走

楓葉2006123 發表于 2018-7-24 16:25:11

轉動的時候，固定裝置取走？還是一起轉動？還是只是需要一個固定的工裝？

參考這里： http://www.ytsybjq.com/forum.php?mod=viewthread&tid=772374 發表于 2018-7-24 18:03
