關于鏈條配重問題

查看數: 11686 | 評論數: 24 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2018-7-21 09:22

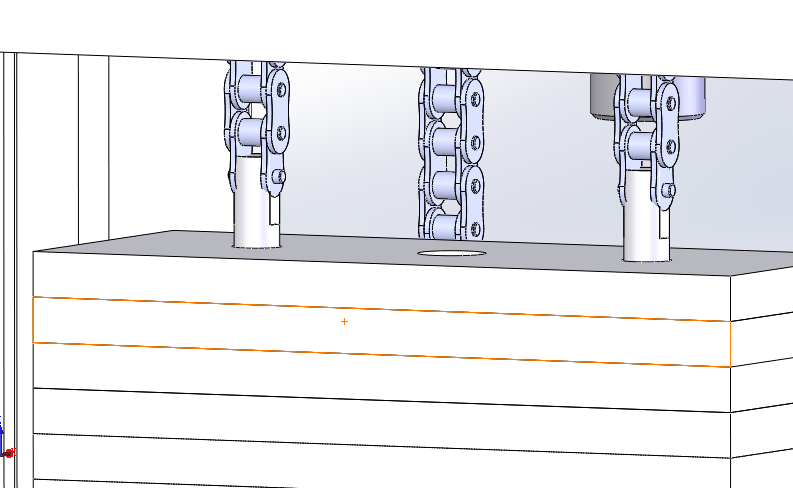

正在做一個類似叉車的結構，垂直方向需要加配重，采用鏈輪鏈條結構，與配重塊的鏈接有些問題，之前沒太做過。大神幫忙看看，還有更好的辦法嗎，穩定性、成本之類的。 ...

回復

dbddhtl 發表于 2018-7-27 16:19:35

liuping_1966 發表于 2018-7-26 09:06
鏈條有傳動鏈條和起重鏈條之分。可以用通軸伸到兩端的地方加裝齒輪，立柱焊接齒條。軸轉兩端齒輪就同步轉動 ...

受教

liuping_1966 發表于 2018-7-26 09:06:32

鏈條有傳動鏈條和起重鏈條之分。可以用通軸伸到兩端的地方加裝齒輪，立柱焊接齒條。軸轉兩端齒輪就同步轉動。

dbddhtl 發表于 2018-7-26 08:04:39

看前方發表于 2018-7-25 18:48
你畫的這個圖上，鏈條這樣連接恐怕承受不了多少負載哦

需要差不多250KG

dbddhtl 發表于 2018-7-26 08:04:06

threetigher 發表于 2018-7-21 23:36
lz想想你的配重塊這么吊著，會不會晃動？

初步設計在配重塊上安裝槽鋼導向輪，兩邊是槽鋼

看前方 發表于 2018-7-25 18:48:50

你畫的這個圖上，鏈條這樣連接恐怕承受不了多少負載哦

南國之春 發表于 2018-7-23 10:03:07

最好按6樓說的方式設計，便于調整配置的重量。

threetigher 發表于 2018-7-21 23:36:42

lz想想你的配重塊這么吊著，會不會晃動？

曉昀 發表于 2018-7-21 21:45:46

dbddhtl 發表于 2018-7-21 16:19
我現在模型里的是叫滾子鏈嗎，區別主要是在哪兒呢

看圖片像套筒鏈，你找下套筒鏈條的標準看看，不過還是建議你用板式鏈條的LH型，這種鏈條承載能力比較強。

dbddhtl 發表于 2018-7-21 16:21:40

17567410 發表于 2018-7-21 11:23
還有一個同步問題要考慮

是指兩條鏈子提升過程出現不同步嗎，怎么避免呢

dbddhtl 發表于 2018-7-21 16:20:55

外模板設備廠家發表于 2018-7-21 11:10
用套筒鏈接會更好一些，鏈條的質量選擇強度高的，配重選擇不銹鋼的最好

受教了
