機構不改的話，你可以把焊槍先改到外面，加上限位，焊槍線固定（所謂的180°位置，編程的起點為0°），把你想加的都加上，用這臺設備小改動來驗證你的思路，可行就根據領導意思，看看還另外改不改。直接另外造，你也不知道會有啥問題等著，還不如改這個，再壞也壞不到哪去

threetigher 發表于 2018-7-24 18:42
焊槍線轉了1080度，這是編程人員的鍋

是的，所以我要加機械限位，限制旋轉度數

kuan880204 發表于 2018-7-25 07:52
焊槍可以-180°~0~180°，也可以一次成型。這樣焊槍線也不會單側方向扭太多，根據其他描述，再加上限位銷， ...

現在是底座沒法轉動，機器背面放了個焊絲盤，位置沒設計好，專用大量空間，

機器正面狹窄。（SB設計）


我明白你說的焊槍線先搞個預變形180度。裝的時候不好把握。

不僅僅是扭的問題，焊槍線轉了太多彎。

產品是一天1000臺以上的量，就是一天至少要扭1000次，這種做法也一樣吃不消。

所以我想走外面，換槍也方便。

陳志勇_Xyaqp 發表于 2018-7-23 08:55
樓主可以參考自動焊錫機的原理，

請教大神你有圖片嗎？

焊槍可以-180°~0~180°，也可以一次成型。這樣焊槍線也不會單側方向扭太多，根據其他描述，再加上限位銷，讓客戶那邊更改焊槍軌跡，防止出現焊槍線扭太多

tk6627963 發表于 2018-7-24 17:27

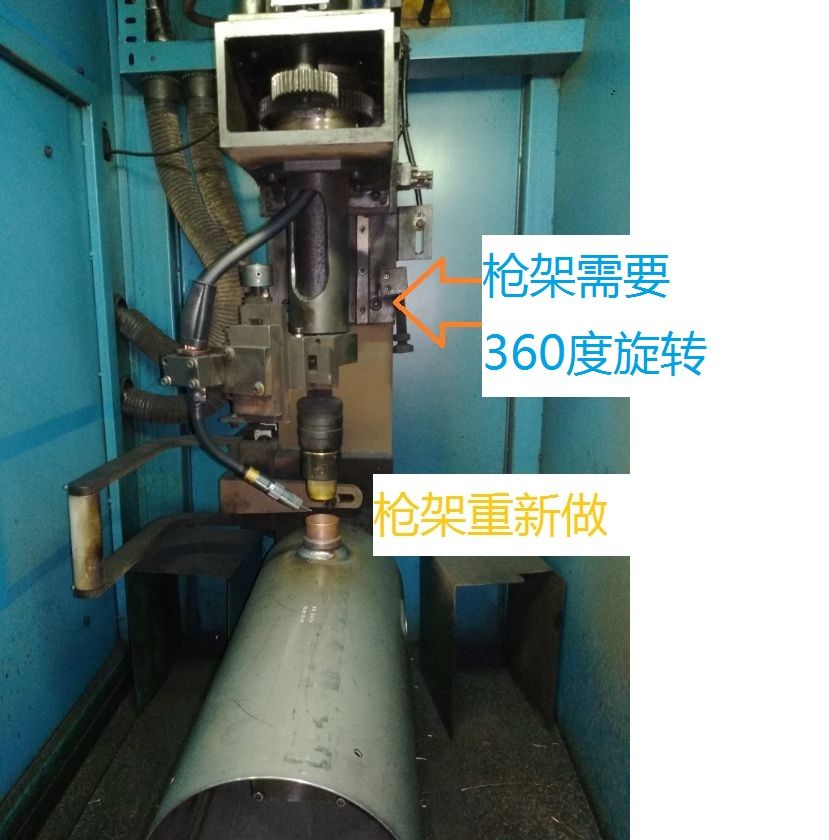

現有的方案，焊槍線走空心軸伸出來，拐個彎，再送到被焊接位置

焊槍線轉了1080度，這是編程人員的鍋

kuan880204 發表于 2018-7-21 10:34
焊槍線容易壞，是不是來回扭得緣故。是不是可以更改為：一圈360度，從中間分開，各繞半圓180度，由原來的繞 ...

因為焊接后有壓力要求，耐壓5MPa左右。
所以要求高。希望一次成型。

jad1989 發表于 2018-7-21 10:13
焊接熱水器進口的

對的，壓縮機排氣口。

跟熱水器進水口一個意思。
