儲液罐尺寸設計

查看數: 2817 | 評論數: 3 | 收藏 0
關燈 | 提示:支持鍵盤翻頁<-左 右->
    組圖打開中,請稍候......
發布時間: 2018-7-19 09:31

正文摘要:

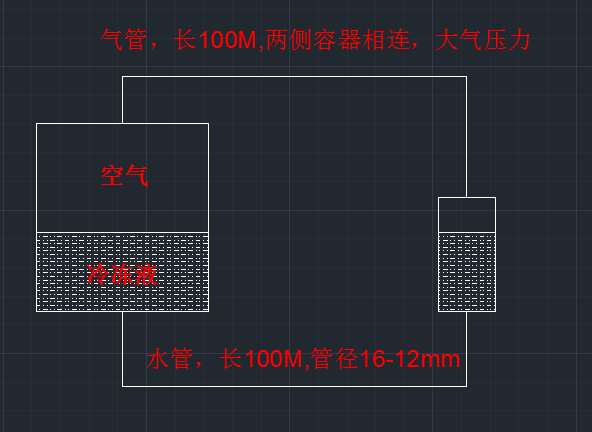

基本現狀:如下圖,左側容器體積為300*300*328mm,右側容器體積為Φ100*200mm,上方空氣用氣管連通,下方用水管連通,水管外徑16mm,內徑12mm,氣管內徑足夠,傳感器會測量出兩側容器內液面高度。 問題描述1:左側 ...

回復

魍者歸來 發表于 2018-7-19 13:21:27
水管上面加一個漂浮塞

點評

延緩震動,降低振幅  發表于 2018-7-19 18:32
漂浮塞的作用是什么?抵消水箱內壁的振動干擾嗎?會不會使得液面震蕩加劇?我本來想著在水箱中間加兩根立柱,讓內壁和立柱產生的震蕩抵消掉,結果效果不太好,很難控制水箱和立柱產生的振動頻率,也沒有時間去yan...  發表于 2018-7-19 17:37
曉昀 發表于 2018-7-19 13:02:56
充水管走底部嗎?如果從水箱底部進水水管中不會有空氣進去,除了開始充水時管道內存的空氣。如果從上部進水,讓進水管深入水面下200-300的距離,就不會產生氣泡。

旁邊路過車輛時,水面波紋震蕩的問題,可以在水面躲過水管之類的鋪一張軟塑料紙試試。

點評

水面震蕩問題,我們現在采用的是軟安裝,即水箱安裝時四周用棉墊住,而非直接剛性連接,這樣雖說比之前有很大的改善了,但還是會影響數據精度。  發表于 2018-7-19 17:32
水管走底部,但因為管道較長,從水箱加水后,水管內有幾率會產生幾個小氣泡。而且水本身是會溶解一定的水的,加水后,室溫升高,溶解的氣體揮發會行程氣泡,有沒有比較方便的辦法將氣泡立即排出?  發表于 2018-7-19 17:29
vooha 發表于 2018-7-19 11:19:05
容積大了,水多了就振動厲害,我想如果把左側大水箱內做很多個隔離的艙室,或者換成很多個互相聯通的細高的小桶,會不會好一點。沒經驗,只是想法。

點評

水箱越小,振動產生的水面波動越大  發表于 2018-7-19 11:26
