小白里奧的快速固定接口設計，請大家提提意見。

查看數: 4489 | 評論數: 13 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2018-7-12 12:32

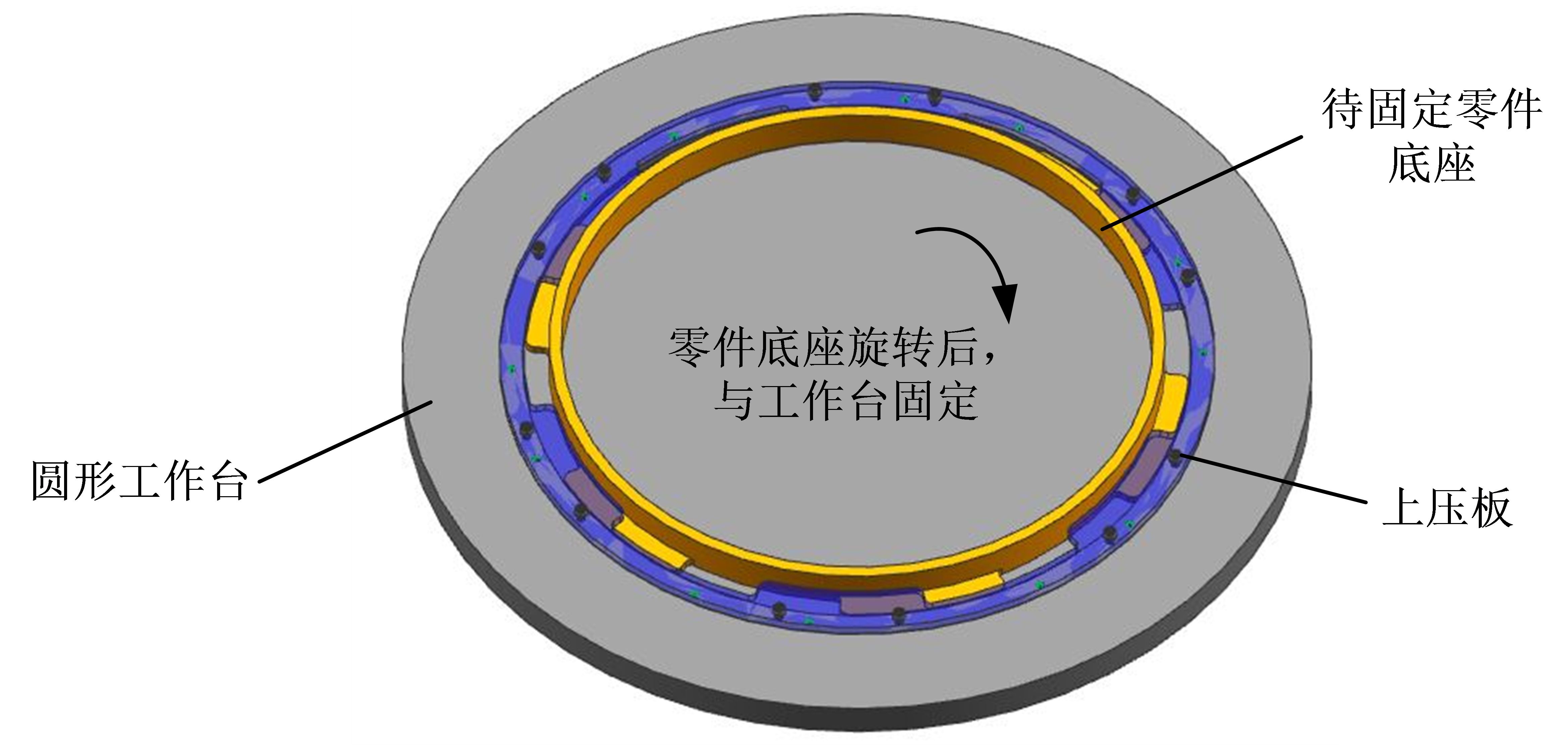

想設計一個圓柱形零件和工作臺的快速固定接口，零件通過吊車吊過來，需要將零件底座與工作臺位置對準后，將零件與工作臺固定牢靠。大致思路是想設計成高壓鍋蓋子與高壓鍋的固定方式，扣好后旋轉一個角度即可實現固定 ...

回復

里奧不是獅子座 發表于 2018-7-12 20:50:52

苗子YJ 發表于 2018-7-12 18:46
可以把你的需要固定圓形零件發個照片比較好！
你做這樣的機構因該主要是防止它往上跑吧。
工作臺采用旋轉 ...

暫時還沒有圖片，有了可以傳上來大家看看。
其實就主要是怕零件傾倒，側向力不大，所以才考慮這樣做的，結構簡單一些。

里奧不是獅子座 發表于 2018-7-12 20:48:03

楓葉2006123 發表于 2018-7-12 16:45
你這是自己想的？待固定零件都有這樣的底座？

就是想統一做成這樣的底座，所以還要再細致考慮一下。

里奧不是獅子座 發表于 2018-7-12 20:47:14

一條設計咸魚發表于 2018-7-12 13:32
如果覺得零件重不好旋轉，那么試試換個思路讓上壓板轉呢？

這個提議很好，準備改一下。

里奧不是獅子座 發表于 2018-7-12 20:46:25

xue428032 發表于 2018-7-12 13:17
買個機器人換槍盤吧手動氣動都有或者你直接抄它的結構，很成熟的產品了

下午在網上搜了一下，確實可以考慮仿制一個。等畫出來了，再發上來大家幫忙看一下。

苗子YJ 發表于 2018-7-12 18:46:09

可以把你的需要固定圓形零件發個照片比較好！
你做這樣的機構因該主要是防止它往上跑吧。
工作臺采用旋轉工作臺即可解決你的擔憂。

魍者歸來 發表于 2018-7-12 17:24:36

一條設計咸魚發表于 2018-7-12 13:32
如果覺得零件重不好旋轉，那么試試換個思路讓上壓板轉呢？

壓板旋轉+1

遠祥 發表于 2018-7-12 17:04:38

樓主這樣設計先要搞清楚使用工況，你負載多少重？一般行吊使用的都是吊耳，如果你負載幾百公斤千萬不要這樣干。

楓葉2006123 發表于 2018-7-12 16:51:26

如果你只是想固定圓柱形零件，建議可以看看三爪卡盤的結構。你這個機構用小部件行。如果是需要吊車吊裝的零件，安裝難度太大。一點都不省事。

楓葉2006123 發表于 2018-7-12 16:45:24

你這是自己想的？待固定零件都有這樣的底座？
