有誰玩過大節距鏈輪？

查看數: 2779 | 評論數: 2 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2018-7-12 08:52

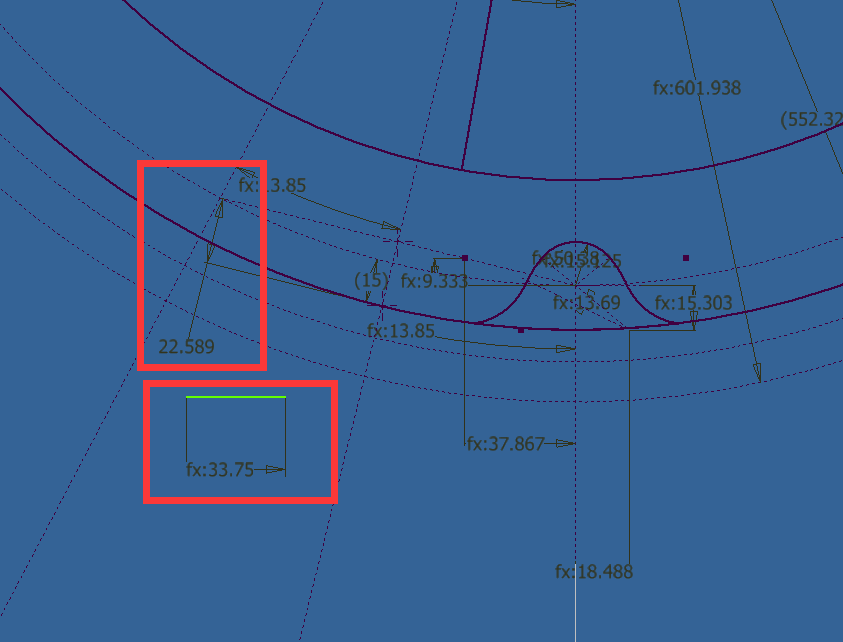

如圖片所示，搞了個P=125.Z=13的鏈輪。按三圓弧一直線的畫法，齒頂高是0.27P約33左右。但是實際作圖中根本作不出來。最多只能做到22左右。這樣的輪子搞出來，會不會跳鏈呢？ ...

回復

遠祥 發表于 2018-7-12 14:25:17

多大的鏈輪，需要畫齒形嗎？參考機械設計手冊中鏈輪的畫法就可以畫出來的。

上畫就是按手冊畫的，結果齒頂高不夠。發表于 2018-7-12 15:00

要畫齒形的，也只有兩件，拿出去線割的吧發表于 2018-7-12 15:00
