發布時間: 2018-7-5 23:00

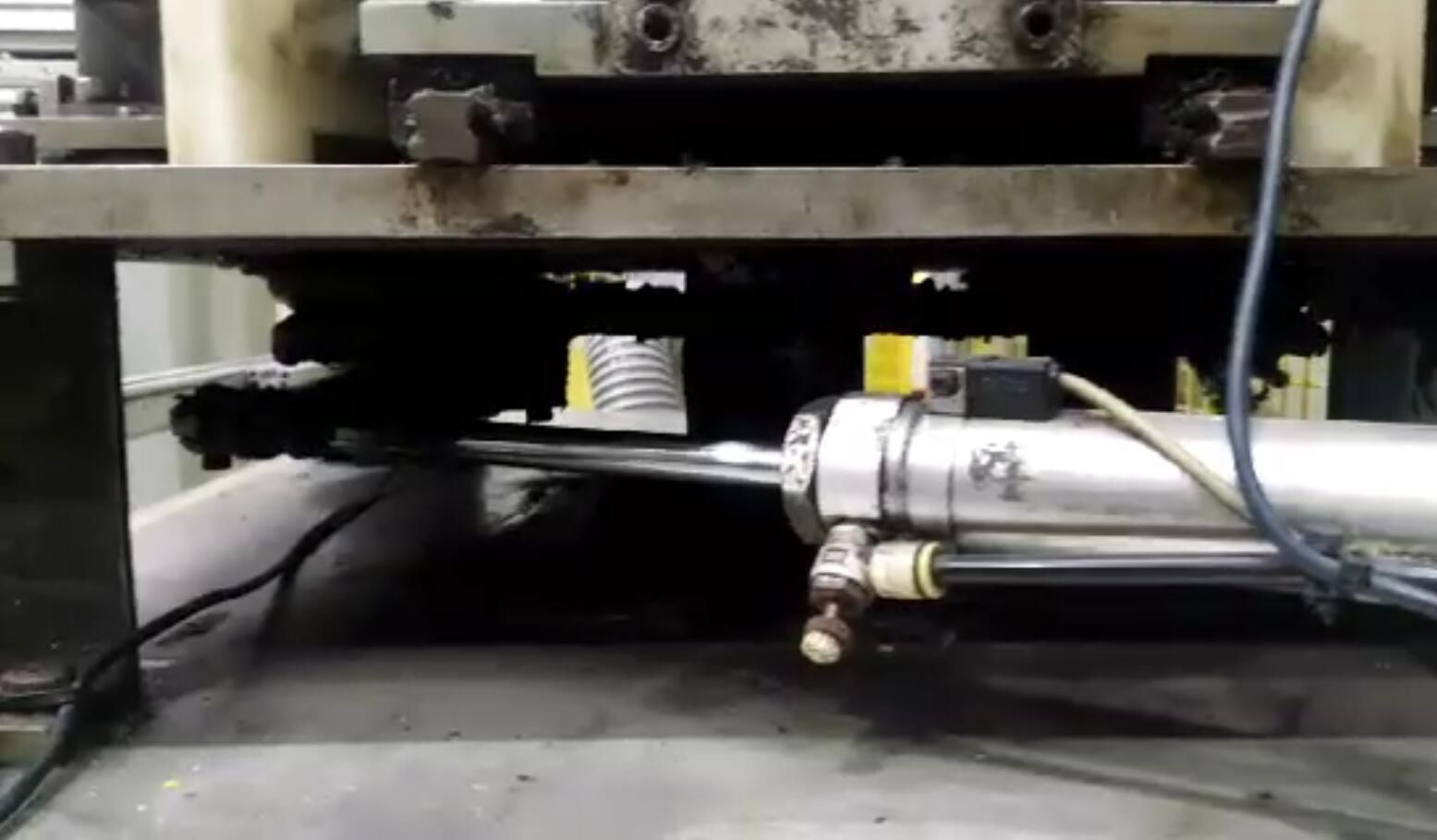

正文摘要:如圖，我曾經在外協廠看到的一臺設備。大致動作是，一個氣缸驅動，然后四個方向的夾報塊可以同步合攏和分開，裝夾的類似汽車輪轂之類的零件。CAD圖是我畫的示意圖，下面的圖片是我當時現場拍的照片，但現在就是 ... |
曉昀 發表于 2018-7-6 06:42 車床卡盤跟這個區別大了去了 |
| 連桿可以做一對夾緊機構，轉90°再加一對也沒問題，拓展下隨便幾對都沒問題只要擺的下 |
| 行星齒輪帶動四個小齒輪同步轉動，再用小齒輪帶動四個爪子同時向中心靠攏 |
| 學習了 |
| 輪胎拆裝機 了解一下 |
| @那個春夏秋冬 可以參考下 |
| 這個機構很好，三爪很小巧了 |
| LZ機構設計出來沒有？ |
