請問有什么機構可以定位這個零件嗎？

查看數: 5263 | 評論數: 17 | 收藏 0
關燈 | 提示：支持鍵盤翻頁<-左 右->
    組圖打開中，請稍候......
發布時間: 2018-6-27 17:41

正文摘要:

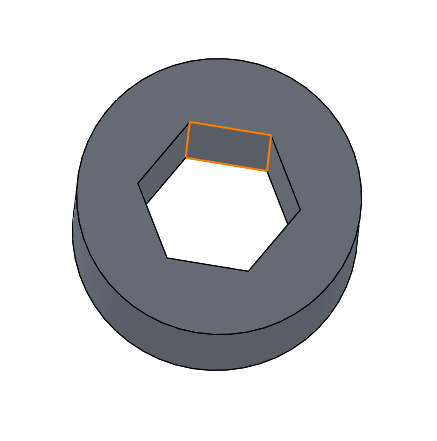

請問有什么辦法定位這種零件嗎？ 只能采用機構，不加視覺。 謝謝！

回復

水光亮 發表于 2018-6-29 10:56:48
外六角定位
劉一點 發表于 2018-6-29 10:38:54
學習了
Jry_A0Z8l 發表于 2018-6-29 08:49:03
外側V型塊，內側的話建議仿形導正定位治具
yuands 發表于 2018-6-28 18:31:36
一根水平放置的圓棒穿起來就定位了

點評

你這個也可以哦  發表于 2018-6-28 19:38
xpbkobe 發表于 2018-6-28 17:58:16
小趙8808 發表于 2018-6-28 17:36
定位內孔還是外圓？

定位內邊，其實就是如何自動每次定位同一個方向！
xpbkobe 發表于 2018-6-28 17:48:48
魍者歸來 發表于 2018-6-27 22:56
做個異形的氣爪怎么樣，一側是平面，卡內側，一側是圓弧面，卡外側。

好的，謝謝！因為這個零件內六邊形需要組裝一個外六邊形零件，所以想個辦法把這個零件每次定位一個方向！
xpbkobe 發表于 2018-6-28 17:46:20
韓寒11 發表于 2018-6-27 20:49
做個外六方，通過孔來定位可否？

因為我想靠機構實現自動定位，外六方定位還需要旋轉吧
xpbkobe 發表于 2018-6-28 17:44:46

夾具外圓定不了位吧？

點評

是你沒表達清楚，要機械定位內邊好辦，方棒穿過抖停，直邊接觸  發表于 2018-6-28 19:28
小趙8808 發表于 2018-6-28 17:36:44
定位內孔還是外圓？
