學習了

七曜神權 發表于 2018-6-29 10:36

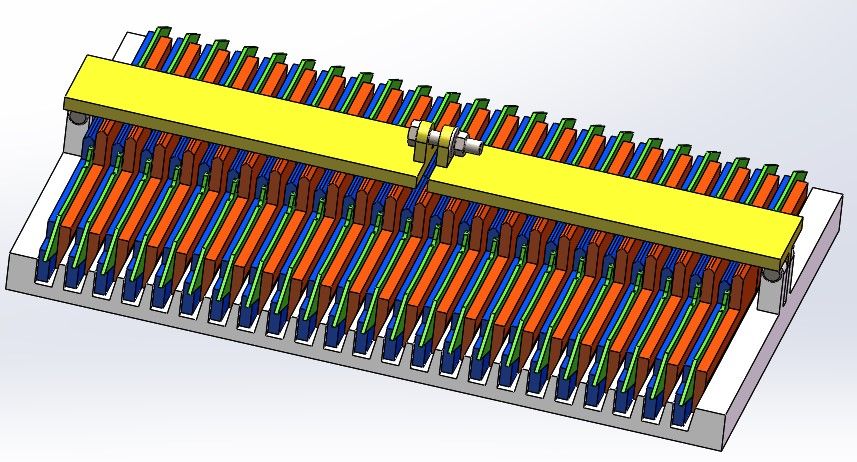

我想藍色和橙色能不能做成一個小治具，銀色部分是個大載板，小治具安裝好產品后再統一按放到大載板上。
壓 ...

謝謝回復。
這也是一種思路，就是需要一個人專門安裝小治具，可能效率會很低。
壓緊方案考慮修改為兩側活節螺栓壓緊，黃色固定板中間開螺紋孔加彈簧柱塞補充壓緊。

楓葉2006123 發表于 2018-6-29 10:48
加彈簧的目的是什么呢？是利用彈簧的回彈力，取下來方便一些？這個楔形塊本身是沒有安裝精度要求的。另外 ...

謝謝回復。我的意思是加工完取刀具的時候，楔形塊會往下掉，到時實際藍色板和橙色板間距小于刀具的厚度，導致放刀時間較長，故想在楔形塊下面放彈簧，但該方案很難實現，因下部尺寸很小，約5mm。

另已經將上部壓緊方案修改為活節螺栓壓緊，黃色固定板上開螺紋孔，安裝彈簧柱塞，固定個別未壓緊的刀具。

dongyf19 發表于 2018-6-27 09:00
你好，每次加工結束后中間的薄板零件（綠色）單獨取走，裝新的待加工零件。藍色固定，橙色我計劃底部加彈 ...

加彈簧的目的是什么呢？是利用彈簧的回彈力，取下來方便一些？這個楔形塊本身是沒有安裝精度要求的。另外，這個楔形塊如果要起到固定刀具的作用，安裝時對刀具要有足夠的壓力，也就是說，彈簧本身的力量不能把這個楔形塊彈起來。不然的話，就有可能不夠牢固。當然加彈簧是有一定好處的。但是作用有限，性價比不一定高。

我想藍色和橙色能不能做成一個小治具，銀色部分是個大載板，小治具安裝好產品后再統一按放到大載板上。
壓緊部分可以放到小治具上做個彈簧或楔形結構。
另外按你圖示的結構，黃色塊就不要用螺釘螺母鎖了，安裝拆卸太麻煩了，上個帶扳手的或其他簡單加緊松開的結構。

只有快樂 發表于 2018-6-27 21:17
加入零件種類不太多的話，可以嘗試將藍色和底座融合，將橙色和黃色壓板做成一體的可否，更換時整體更換？不 ...

品種太多，且尺寸相差較大，這樣恐怕不現實

加入零件種類不太多的話，可以嘗試將藍色和底座融合，將橙色和黃色壓板做成一體的可否，更換時整體更換？不知可否

遠祥 發表于 2018-6-27 12:25
建議藍色的部件凹槽部位設計一個防型定位塊，再增加一個彈簧壓緊機構，從側面解決產品的壓緊力不足的問題，

你好，加工過程中的受力很小，而定位要求很高。

建議藍色的部件凹槽部位設計一個防型定位塊，再增加一個彈簧壓緊機構，從側面解決產品的壓緊力不足的問題，
