向左向右各限位是不是需要2個接近開關啊，一個是不是不夠啊

很有想法

做一個折彎鈑金，鎖在齒輪前的螺絲上，相當于延長一個凸點出來，讓他碰觸限位開關。這就很便宜了，折個這樣的鈑金估計也就20-40元吧。

換狹縫開關，精度很高，伺服電機帶動的直線模組都用這個，其余參考樓上

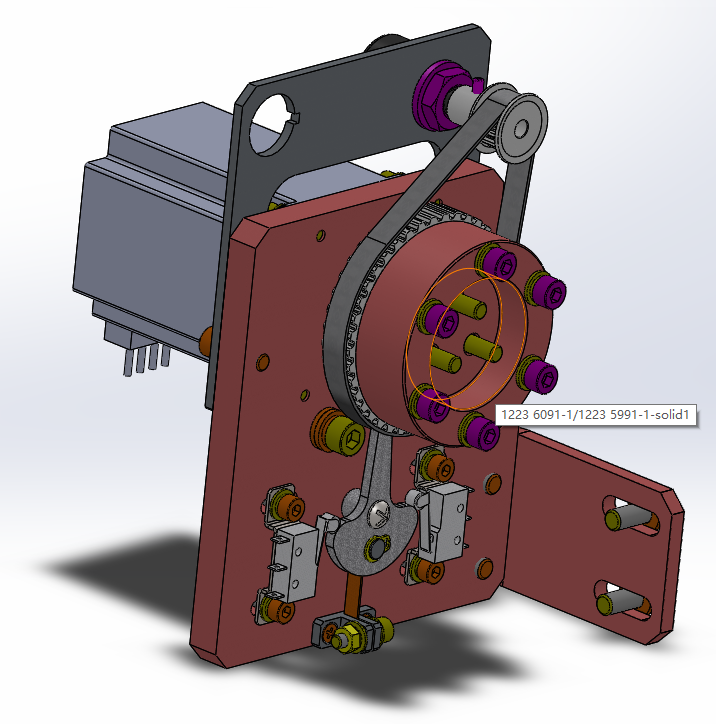

1. 這微動開關安裝板的固定螺栓可真夠大的，怕不結實？
2. 微動開關換接近開關，數量可以變成1個，同步帶輪或者齒輪上找個凸起點或者自己安裝一個（圖上已經有一個了），就簡單多了。

齒輪轉推動齒條觸動開關

魍者歸來 發表于 2018-6-25 19:08
齒輪齒條結構

具體點啊老哥

齒輪齒條結構
