行星齒輪設計求助

查看數: 4871 | 評論數: 12 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2018-6-23 16:33

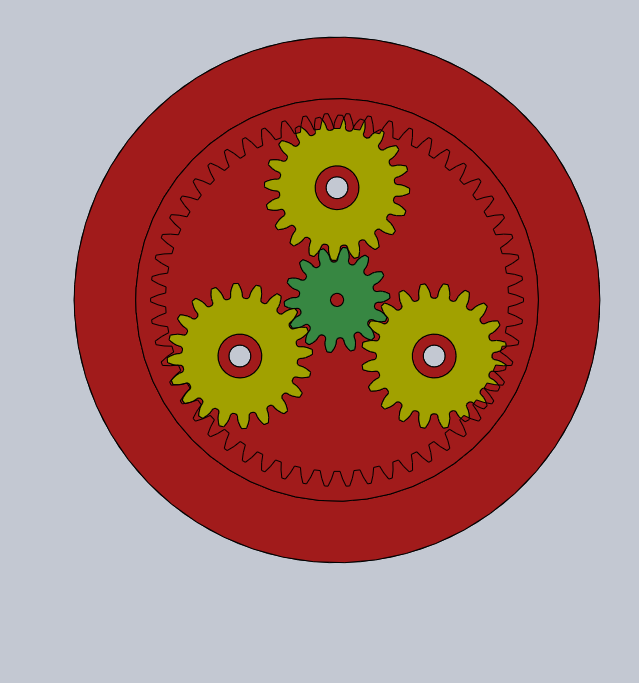

如圖所示，三個齒輪分別時54 20 14齒，模數1.5 但是裝配起來以后有兩個20齒的齒輪和54齒齒輪不能完全嚙合，這是什么原因?各位大俠誰有設計過這樣的輪系的能不能詳細的講解一下呀？ ...

回復

steven8888 發表于 2018-6-30 15:36:38

hoverin 發表于 2018-6-23 17:42
這個不是行星齒輪吧，這個不是內齒輪傳動嗎？分成三路干涉了啊

那行星輪時怎么樣的呢？

普洛-謝小軍 發表于 2018-6-25 12:03:18

不好咋說。

fanes 發表于 2018-6-24 18:09:54

本帖最后由 fanes 于 2018-6-24 18:10 編輯

（14+54）/3=22.666......不是整數，行星輪不能等分分布。
可以采用行星輪不等分分布。

祥云飛魚 發表于 2018-6-24 00:07:39

這個錯誤有點大。。。。。

qq707459754 發表于 2018-6-23 22:38:51

學習了

zxflyc 發表于 2018-6-23 21:12:53

本帖最后由 zxflyc 于 2018-6-23 21:29 編輯

做過沒做過，一看就知道。以前研究減速系統時經常有人要這么搞，那么搞。我就沒好說，輕載3輪，重載4輪。有時還考慮5輪。沒有人去想這個事。

sf-1224 發表于 2018-6-23 21:11:32

哦！學習了！

張曉剛zxg 發表于 2018-6-23 20:11:48

菜鳥學習了
