鋼絲擋圈-拆SMC氣爪得出的若干結論與疑問

查看數: 4469 | 評論數: 7 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2018-6-20 11:14

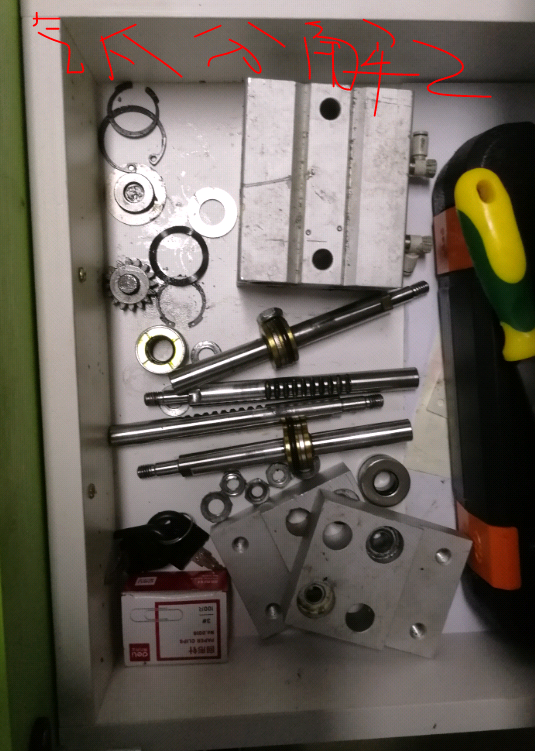

本帖最后由偏愛小萌萌于 2018-6-20 11:41 編輯今天拆了一個SMC的氣爪，如圖片1-8所示。在活塞軸上看到有兩個軸用鋼絲擋圈，因為想把活塞軸與活塞環拆開，結果用了幾個人，用了一大堆工具還是沒拆下來。網上一 ...

回復

普洛-謝小軍 發表于 2018-6-20 18:44:57

個人感覺是定位精度的差異。普通彈性擋圈溝槽一般都要比擋圈厚度大10幾個絲以上，定位精度較低。

圖片中的鋼絲擋圈定位精度也不是特別高，拿個鉛筆都能軸向撥動，估計也有0.1-0.2mm左右的竄動發表于 2018-6-20 19:45

bsw1121 發表于 2018-6-20 14:40:27

自動組裝工藝性能更好

防彈蝸牛 發表于 2018-6-20 14:24:24

本帖最后由防彈蝸牛于 2018-6-20 14:25 編輯

偏愛小萌萌發表于 2018-6-20 14:16
止動環截面

http://standard.luosi.com/std-details-1035.html GB/T 895.1-86 孔用鋼絲擋圈
http://standard.luosi.com/std-details_1036.html GB/T 895.2-86 軸用鋼絲擋圈

universal 發表于 2018-6-20 13:34:11

這個還算好拆吧，用卡簧鉗頂住雙手用力掰，有些在孔里的才不好拆呢

防彈蝸牛 發表于 2018-6-20 12:43:40

貌似應該叫止動環...
https://zhidao.baidu.com/question/457144674.html

不是同一個東西，止動環的截面是矩形，鋼絲擋圈截面是圓形發表于 2018-6-20 14:08

未來第一站 發表于 2018-6-20 11:53:31

我覺得第二條是關鍵。
