求助各位大神，有個折彎件怎么畫？

查看數: 6549 | 評論數: 24 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2018-6-19 17:19

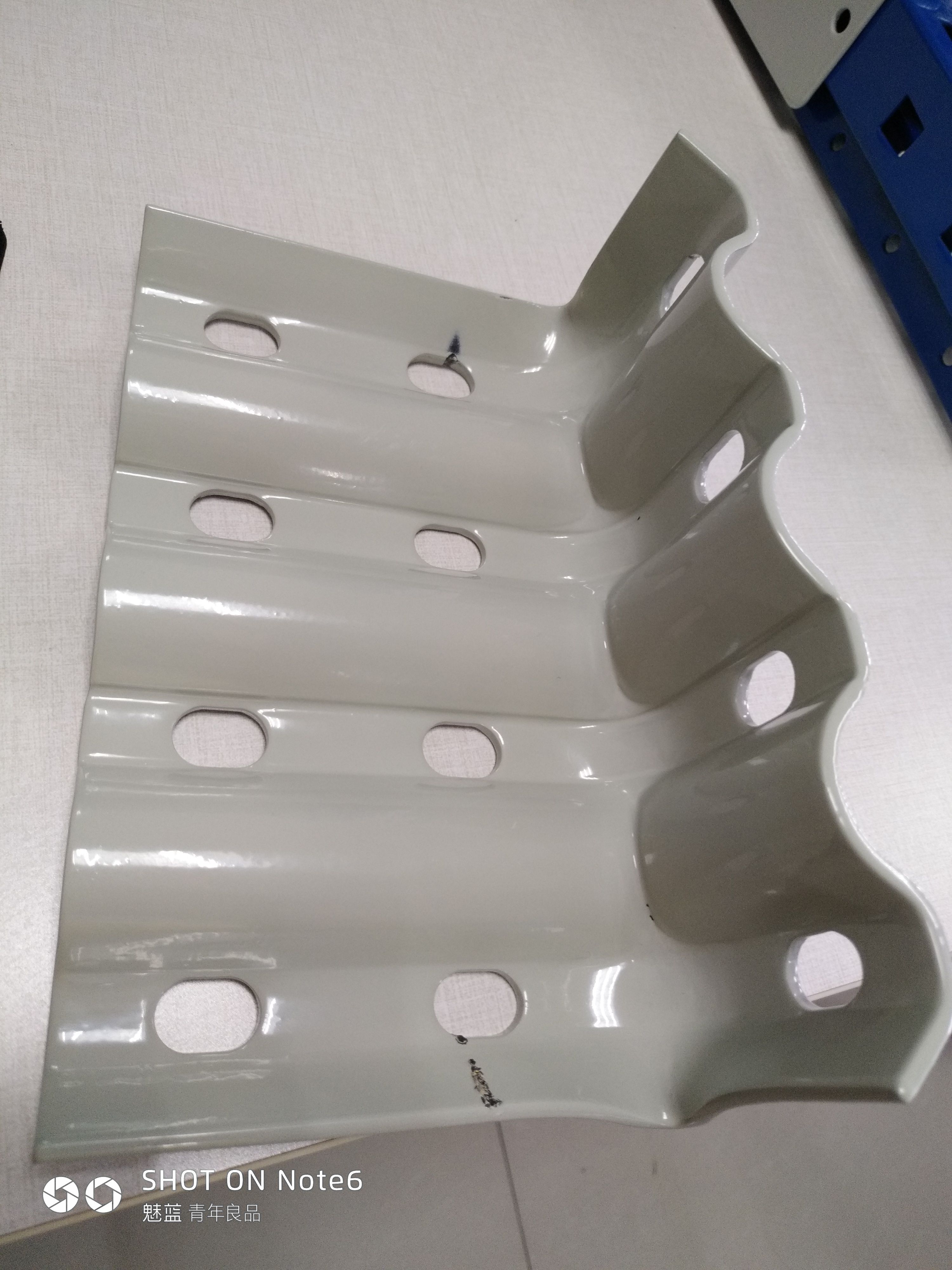

如下圖，想用SolidWorks建個零件，但折彎時候，弄不了，不知道這種模型SolidWorks可以畫出來么？

回復

一毛 發表于 2018-6-25 14:10:07

齊小俠發表于 2018-6-20 08:43
嗯，是的，因?yàn)槟壳拔也豢紤]它的加工，本來是想按著它的加工工序試著畫，貌似行不通

按工藝來，就涉及到每家公司自己的標準了，而且采用的延展系數跟軟件默認的不一樣，實際還是有點出入的，不完全跟模型符合，這種情況下，只要控制設計尺寸，其余不影響整體就行了。

普洛-謝小軍 發表于 2018-6-20 17:41:48

有難度

劉一點 發表于 2018-6-20 10:27:56

掃描可以做出來

齊小俠 發表于 2018-6-20 09:39:49

山中漁人發表于 2018-6-20 09:07
可以折的，源文件禁止上傳！！！

這是又另畫折彎線折的？

山中漁人 發表于 2018-6-20 09:07:57

可以折的，源文件禁止上傳！！！


齊小俠 發表于 2018-6-20 08:48:10

mengfeit 發表于 2018-6-19 21:58
用沖壓，采用多實體做成上下模，沖壓成形應該可以。有空可以試一下

可以，試著做做

齊小俠 發表于 2018-6-20 08:47:11

菜雞攻城獅發表于 2018-6-20 08:09
如果不計較折彎處，截面掃描最快了

的確是這樣的

齊小俠 發表于 2018-6-20 08:46:39

曉昀發表于 2018-6-19 21:05
用掃描應該可以畫出來，用折彎草圖作為路徑，截面草圖作為掃描截面。

應該可以吧，但和實際壓還是有區別的
