weiyufe1 發表于 2018-6-20 14:26
模型圖看上去似乎有點可能。但實際怎么樣，試過沒有？中心的那些東西會不會根本不能固定，會亂動的？

人家是簡圖，沒畫導軌吧

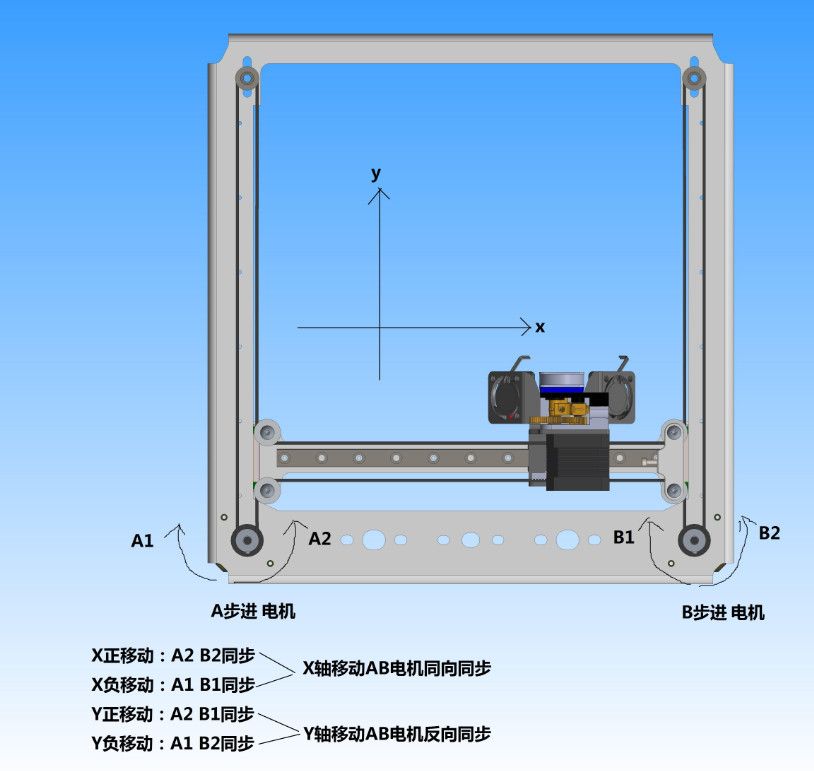

Hbot結構，從俯視圖上看，機器的XY運動機構類似字母“H”。與十字軸、I3、makerbot機器結構不同的是，Hbot結構速度快，沒有X軸電機一起運動的負擔，還有就是可以做得更小巧，打印面積占比更高。

weiyufe1 發表于 2018-6-20 14:26
模型圖看上去似乎有點可能。但實際怎么樣，試過沒有？中心的那些東西會不會根本不能固定，會亂動的？

這是種標準的機構類型，叫COREXY；

weiyufe1 發表于 2018-6-20 14:26
模型圖看上去似乎有點可能。但實際怎么樣，試過沒有？中心的那些東西會不會根本不能固定，會亂動的？

    目前市面上大部分幾千塊的3D打印機就是這種結構的，我上圖就是3D打機機的截圖；

模型圖看上去似乎有點可能。但實際怎么樣，試過沒有？中心的那些東西會不會根本不能固定，會亂動的？

楓葉紅123 發表于 2018-6-19 22:13
學習了。近來有一臺設備，在用步進，發現聲音大，正反轉每秒3次，不知能達到吧。
伺服會過沖吧？

這要看每次轉過的角度

總覺得用一個電機簡單可靠點

走過路過，我也考慮考慮。

楓葉紅123 發表于 2018-6-19 22:13
學習了。近來有一臺設備，在用步進，發現聲音大，正反轉每秒3次，不知能達到吧。
伺服會過沖吧？

  步進的響應速度是沒那么快的，若勉強能用要不震動噪音很大，這種還是伺服配減速器可靠點，或用DD馬達。
