請教下曲柄搖桿機構的旋轉精度能達到多少？

查看數: 7375 | 評論數: 17 | 收藏 1
關燈 | 提示：支持鍵盤翻頁<-左 右->
    組圖打開中，請稍候......
發布時間: 2018-6-15 11:04

正文摘要:

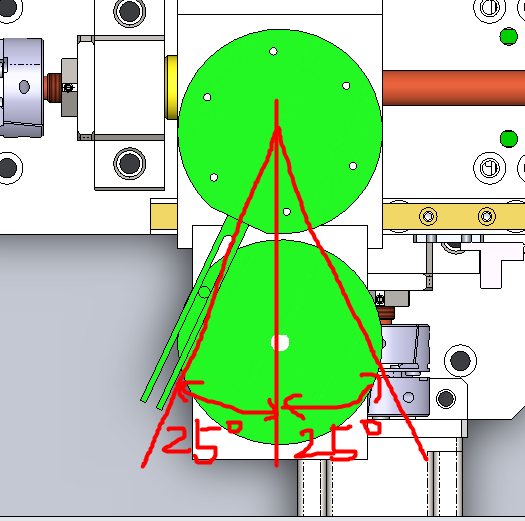

本帖最后由 翱翔天際 于 2018-6-15 11:09 編輯 有一個項目要自己做一套XYR旋轉平臺，是配合視覺校準位置的，視覺就安裝在XYR平臺上方，拍照后通過XYR校準產品位置，產品為一張塑料板，放在平臺上真空吸附住。R軸 ...

回復

清風明月跟我走 發表于 2018-6-20 17:46:14
直接用轉臺吧，你這個加工精度不到位調不出來，而且變成不好編
相伴一生 發表于 2018-6-20 09:44:13
學習下
一星一億 發表于 2018-6-19 17:32:04
步進電機得了
tsaohuan 發表于 2018-6-19 16:02:56
你這個精度必須要穩定的，這樣你才能控制及調節。
坂上的云 發表于 2018-6-19 13:23:23
這結構如前面各位討論的，你放棄吧。用同步帶，或者齒輪都可以實現啊。

點評

好吧  發表于 2018-6-19 13:43
shixijiang 發表于 2018-6-18 15:19:06
這種結果還是早早放棄比較好，用蝸桿和渦輪呢！是不能好一點，要是受力不大的情況下還是直接電機加編碼器比較好
threetigher 發表于 2018-6-16 21:57:24
果斷放棄吧

點評

有什么建議呢  發表于 2018-6-18 07:18
ttyyrt 發表于 2018-6-16 14:22:31
這個精度要想做高的話轉臺需要一個絕對式編碼器，然后計算你這個位置傳動比最大處的電機定位精度加上編碼器精度加上加工精度吧

點評

有道理  發表于 2018-6-18 07:17
遠祥 發表于 2018-6-16 13:04:09
R軸如果精度要求較高，建議直接設計一個電動轉臺，你這種曲柄搖桿機構對零部件精度要求較高，否則很難運動單位，而且你現在的零件設計壁太薄弱了，轉幾下就變形，越用精度越差。

點評

只是討論原理精度，薄可以加強的  發表于 2018-6-16 14:07
