toafy 發表于 2018-6-15 12:43
如果不用聯軸器，最好是法蘭安裝，

圖中這種裝配也不是不可以

關鍵是沒有聯軸器怎么連接的呢？    莫非是電機軸直接插入傳動軸

shentu 發表于 2018-6-15 12:35
沒準剛好是反的，軸這端是實心的，那個聯接的軸做了個孔和鍵，直接插入式。。不過這同心度，就只能墊中心 ...

這個減速機應該是擺線針輪的，貌似這類減速機沒有空心的

也許電機接軸（加長軸），同用一根軸了

shentu 發表于 2018-6-15 12:35
沒準剛好是反的，軸這端是實心的，那個聯接的軸做了個孔和鍵，直接插入式。。不過這同心度，就只能墊中心 ...

也有可能的

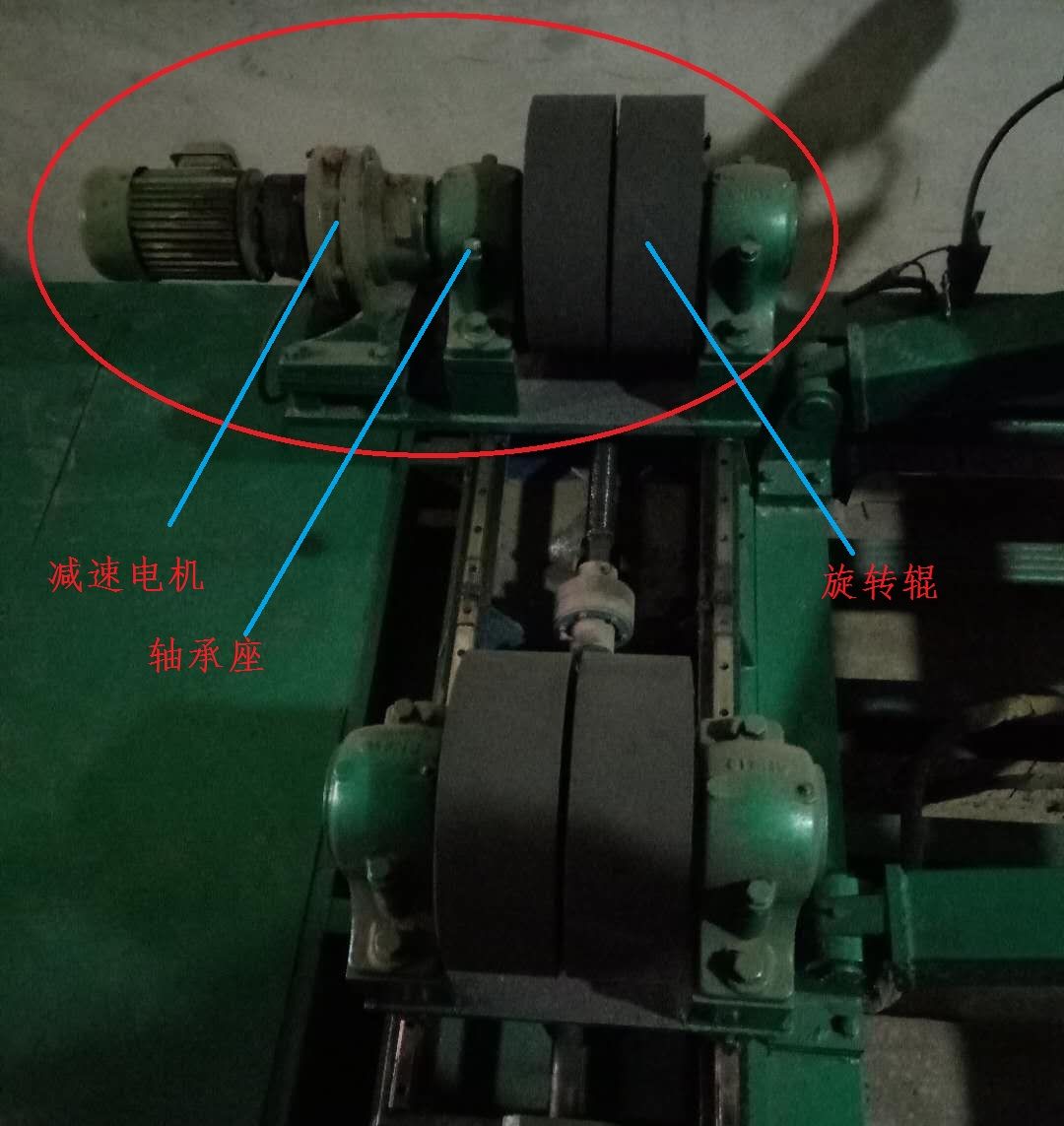

電機、旋轉輥同軸轉動

這是什么設備干嘛的，粗看下感覺就式 旋轉輥安裝在一根帶鍵銷的通軸上啊，照片再往左偏點拍個看看，是不是兩圓盤面中間有根軸，要么直接在兩圓盤面上圓周打上一定數量的孔，塞上銷軸，在端面蓋上悶蓋不讓銷子往外跑

如果不用聯軸器，最好是法蘭安裝，

圖中這種裝配也不是不可以

兩級擺線減速，輸出轉速幾十轉，

中心高加工精準點，問題也不大

軸承座會不會有調心功能/

默笑滄海 發表于 2018-6-15 11:24
減速機有空心軸式的，旋轉輥的軸插入到減速機內

沒準剛好是反的，軸這端是實心的，那個聯接的軸做了個孔和鍵，直接插入式。。不過這同心度，就只能墊中心高來調合了。
