這種結構，旋轉正負十度怎么設計

查看數: 4616 | 評論數: 12 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2018-6-13 09:31

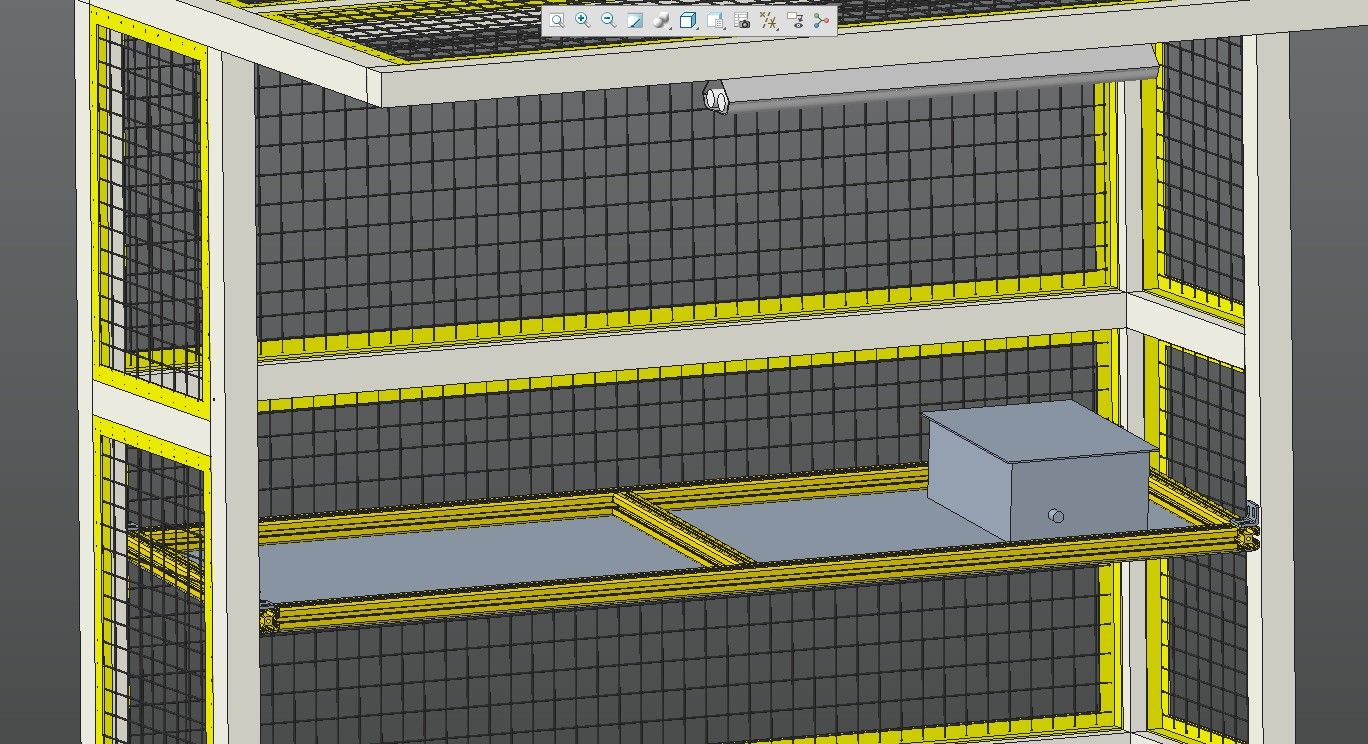

架子是Q235 中間這層型材架設計成旋轉的，現在角度是十五度，旋轉角度正負十度，方便人工操作，大家有什么好的想法嗎？

回復

121_w7XSx 發表于 2018-6-13 16:33:00

l7612175 發表于 2018-6-13 13:47
底板中間放個軸，中間旋轉，兩邊兩個凸輪帶個手動抱緊。

手動抱緊怎么抱？要隨時停止，且能鎖死不晃

121_w7XSx 發表于 2018-6-13 16:31:32

二七發表于 2018-6-13 13:23
淘寶任意停
不過承重只有幾公斤
可以參考人家的結構自己做

好的

121_w7XSx 發表于 2018-6-13 16:30:40

中央13套發表于 2018-6-13 13:47
你這個旋轉是固定死的還是可動的？如果是定死的為了可調，可以做個鈑金件呀，開個槽孔能固定一下不就行了 ...

到操作舒適的角度之后固定死

中央13套 發表于 2018-6-13 13:47:29

你這個旋轉是固定死的還是可動的？如果是定死的為了可調，可以做個鈑金件呀，開個槽孔能固定一下不就行了。

l7612175 發表于 2018-6-13 13:47:10

底板中間放個軸，中間旋轉，兩邊兩個凸輪帶個手動抱緊。

andriycike 發表于 2018-6-13 13:42:07

開槽+插銷

xuzhuodage 發表于 2018-6-13 13:38:23

回轉氣缸+一個按鈕控制電磁閥

二七 發表于 2018-6-13 13:23:17

淘寶任意停
不過承重只有幾公斤
可以參考人家的結構自己做


121_w7XSx 發表于 2018-6-13 11:19:25

toafy 發表于 2018-6-13 09:56
隔層中間有一按壓式開關控制兩端插銷的伸縮，

類似文件柜門鎖的機構，可以彈簧復位

這個有些繁瑣，工裝要求要在旋轉范圍內任意停止固定使用
