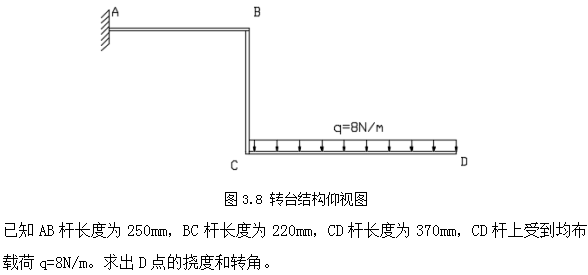

手算加有限元分析。組合變形時間 主要平移力時加上一個彎矩。再按照變形關系繞某點轉角進行疊加計算。手算出來D點擾度 用CAD作圖 四舍五入就是 1.91 有限元分析是1.905

示意


補充內容 (2018-7-2 18:06):
BC桿受拉力，CD桿  彎剪組合，剪力可忽略。AB桿受彎剪組合，剪力可忽略。

曉昀 發表于 2018-6-11 06:53
連接AC，用AC代替AB和BC，單獨取出AC為研究對象，表示出C點多內力Fc然后以CD為研究對象計算D點的撓度和轉角 ...

謝謝。

學習

三維剛架，嚴格說屬于結構力學范疇，機械專業本科階段不學結構力學，而建筑和土木工程本科階段就學結構力學，所以嘛人家就業面就寬，塔吊設備的總體設計人家就招聘建筑專業本科生。

這是組合變形，可以用疊加原理。每個桿變形形勢列出來逐步計算往上推，再疊加一起就是總變形。但題目沒有告訴圓鋼的直徑和材料，或者材料的力學參數，比如彈性模量等。

學習學習

連接AC，用AC代替AB和BC，單獨取出AC為研究對象，表示出C點多內力Fc然后以CD為研究對象計算D點的撓度和轉角。沒有做計算，只是想了下思路，你試著算下，有時間了幫你看看。
