能 可以 可以

threetigher 發表于 2018-6-6 20:12
30kg，用4根40的，有點浪費。2根20的就足夠了

這個怎么確定了，有沒有經驗值

842021975 發表于 2020-5-6 17:40
你好 問一下關于這個頂升結構的資料還在嗎   可有償紅包

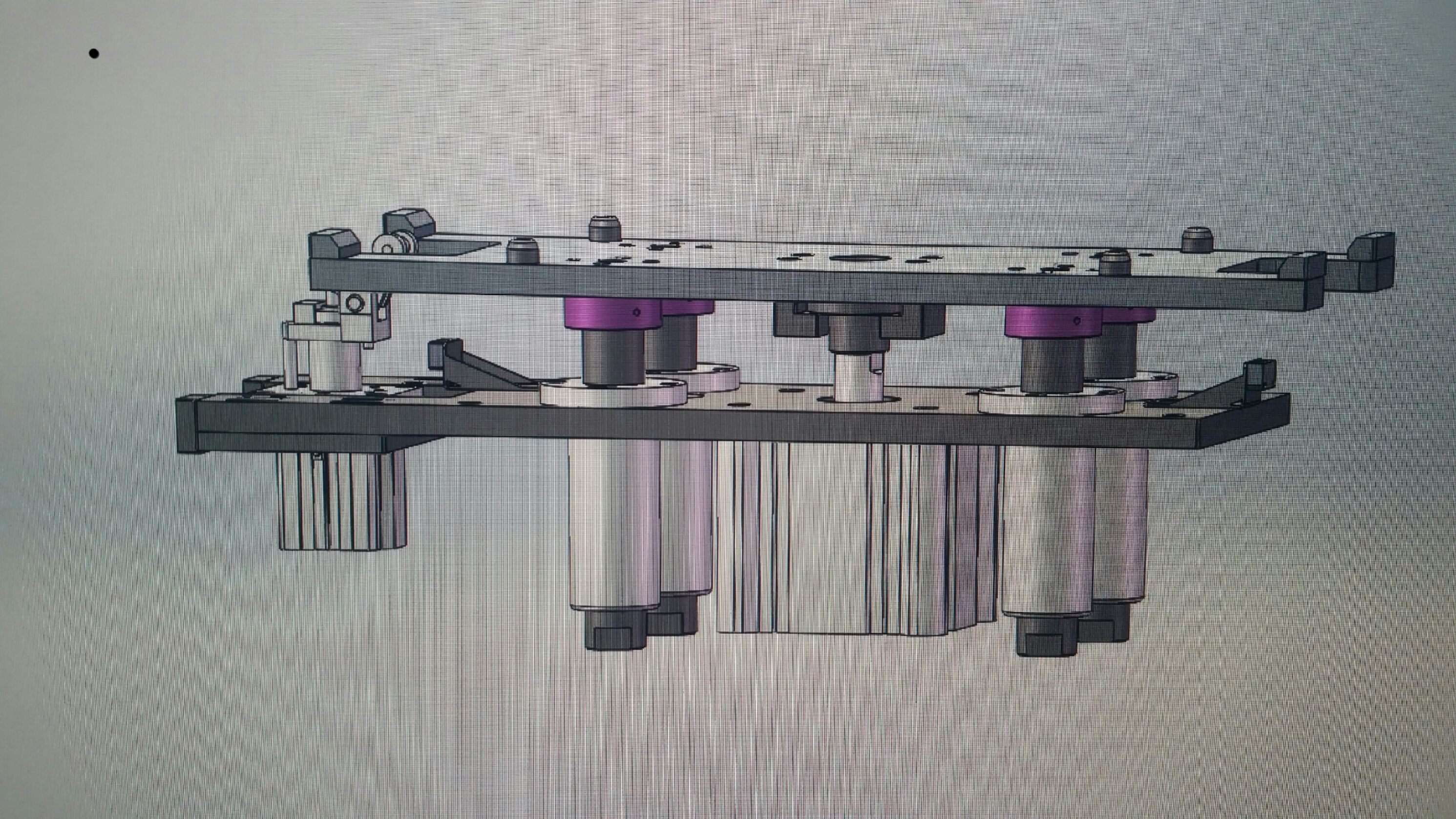

這個是電池pack生產線的常用結構，我這邊有

一般氣缸軸多大，導向軸也多大吧

學習了

你好 問一下關于這個頂升結構的資料還在嗎   可有償紅包

你的第一點，這樣固定可以減少徑向晃動。這樣也好加工。如果板上搞個凹槽固定導柱的話，加工麻煩。另外你的導向軸要固定到這個板上，那你的板厚度就要加厚

我用四根40的導柱舉升的是300kg的東西，頻繁多次舉升，完全沒問題

導桿對導向性沒有影響，但是導桿的長徑比對導向性有影響。一般導桿的長徑比越小，導向性越好；長徑比越大，導桿越容易彎曲；
導柱數量越多，導向性越好。
