這個設計是不是根本加工不出來？

查看數: 13821 | 評論數: 45 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2018-6-1 15:39

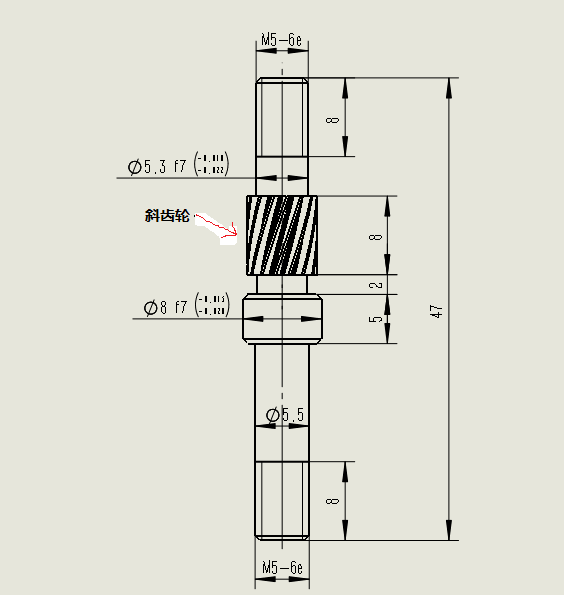

本帖最后由飛俠ppn 于 2018-6-1 15:41 編輯圖畫好了，但是標尺寸時覺得似乎沒法加工。第一次出齒輪類圖紙，請懂齒輪類零件加工工藝的工程師賜教，謝謝啦 ...

回復

haipengtop 發表于 2023-11-6 08:44:58

長度尺寸有兩處沒有尺寸，加工尺寸鏈斷

jinshenxiaohuo 發表于 2023-10-28 11:20:38

軸和齒輪分開會不會更好些

春雪zw 發表于 2023-10-28 09:53:22

不能分開

hy623802840 發表于 2023-10-28 09:42:17

2mm那個槽估計很難加工，第一是比較窄，第二是沒標注直徑看著有點深。

FKUEDEJXSQ2 發表于 2023-10-28 08:54:52

可以成本高

資深菜鳥 發表于 2023-10-25 10:19:17

不如過盈裝配

平凡yjr 發表于 2023-10-25 07:49:53

什么材質？是尼龍可以壓鑄吧

superfm 發表于 2023-10-24 22:40:16

這個齒軸是有辦法加工的。具體看齒部分的具體要求（比如精度等級，熱后是否需要精加工）。如果要求等級不高可以搓齒，車齒。

行天下 發表于 2018-6-5 11:21:09

壞了要換個，時間長是肯定的，加工難度及成本也比分開成兩件要高
