機械標注和帶長計算

查看數: 4823 | 評論數: 11 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2018-5-27 15:05

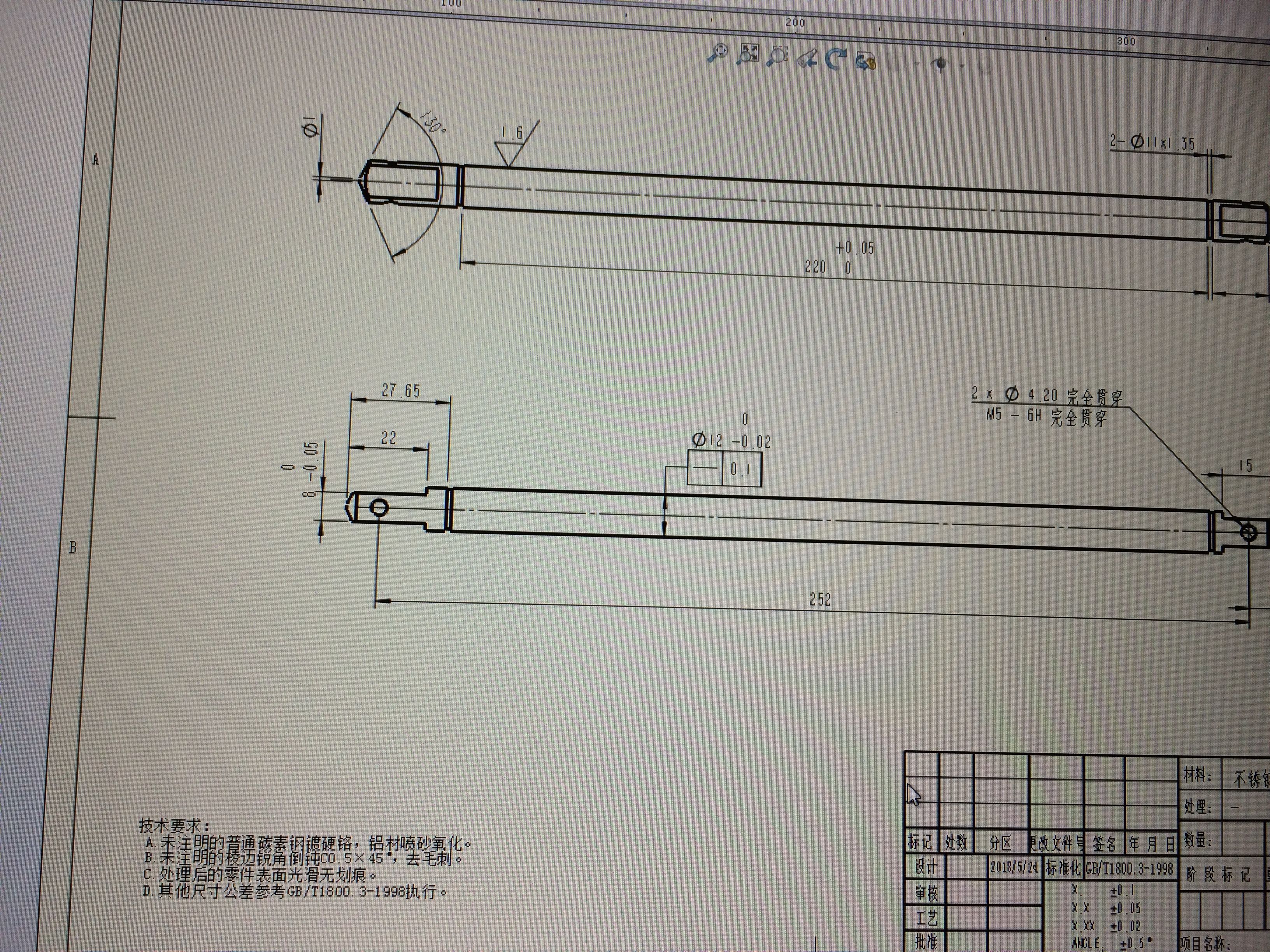

1.怎么才能在形位公差上面標注尺寸呢？ 2.帶長的計算公式為什么要加這部分（d2-d1）的平方除以4a0

回復

韓斌_EOoO2 發表于 2018-5-28 18:59:35

自從用了solidworks后，就很少使用cad了，因為個人覺得SW標注完全滿足了日常零件加工要求

韓斌_EOoO2 發表于 2018-5-28 18:56:13

樓上把公式推導出來的人確實很厲害，我們公司的前輩是這樣做的，在SW里面把帶輪位置固定后畫出帶，然后測量帶的長度，在根據標準選擇帶的長度

loust 發表于 2018-5-28 15:20:07

第二個問題,在cad里把圖形作成面域,直接就查詢出來周長了,不用那么麻煩

hcczcc@qq.com 發表于 2018-5-28 10:45:37

這個行為公差上尺寸只是設置的問題

藍色格 發表于 2018-5-28 08:38:38

第一個問題還沒有樓上還沒有正確答案。標準答案是：sw里操作，填好形位公差后，帶動形位公差直接點擊尺寸標注，就關聯上去了。

遠祥 發表于 2018-5-27 20:08:17

其實第一個問題不用這么麻煩，直接拖字體到形位公差上，形成一個整體就好了。

曉昀 發表于 2018-5-27 18:10:52

本帖最后由曉昀于 2018-5-27 18:13 編輯

帶長=大帶輪包角的弧長+小帶輪包角的弧長+兩端切線的長度。
公式推導過程如下：



韓寒11 發表于 2018-5-27 17:47:56

選擇字體，然后在形位公差上方畫方框填寫內容

qaz111772015 發表于 2018-5-27 17:16:08

魍者歸來發表于 2018-5-27 15:58

厲害
