lihaitao-lijing 發表于 2018-5-24 07:23
工字鋼與方管連接處也可以采用上部結構后加三角。

謝謝 會在連接處加強一下

工字鋼與方管連接處也可以采用上部結構后加三角。

zwr1234 發表于 2018-5-22 08:17
增加幾個三角撐

在哪里增加呢

增加幾個三角撐

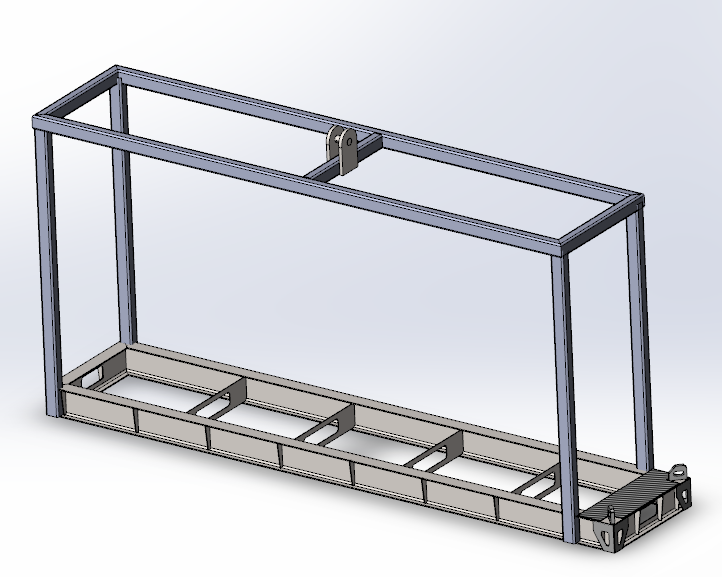

謝謝大家的意見，根據大家的意見 一下是更具體的信息，

尺寸 170 X 87 X 42 英尺 折合  4381 X 2209 X 1066 mm
重量 7500lbs + 1500 lbs 折合 3400kg （重物）+ 680kg （框架）

重物要放置在框架內。
底架材料由 工字鋼 20b焊接而成 高 200mm 寬  102 mm
矩管 100mm X 75mm X 6.3mm

另外想請教下大家工字鋼與方管焊接 在工字鋼側面先焊接塊鋼板 然后在用鋼板與方管焊接 是否可以 或有更好的什么方式

曉昀 發表于 2018-5-19 10:28
樓主不要怕大家說你做的不好，能指出你不對的地方，都是幫助你提高，大家都是從跟你一樣不會、，不知道怎么 ...

謝謝你的意見 我算一下發上去

yzhflypig 發表于 2018-5-19 09:04
這框架看起來就不怎么順眼，呵呵，開個玩笑而已。框架那么長，建議搞兩個掛鉤，不然你的重物不一定能平衡， ...

了解 那么工字鋼和方鋼焊接處如何處理好呢

貝XB2016 發表于 2018-5-19 16:05
剛架結構，想算的準確一些，得按照結構力學來，解超靜定剛架，可采用力法或位移法，多次超靜定求系數和自由 ...

如果想校核這個結構可靠度或看選用型材是否合適應該如何計算比較方便呢？
