滾珠絲桿電機座的設計問題

查看數: 3165 | 評論數: 10 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2018-5-10 14:05

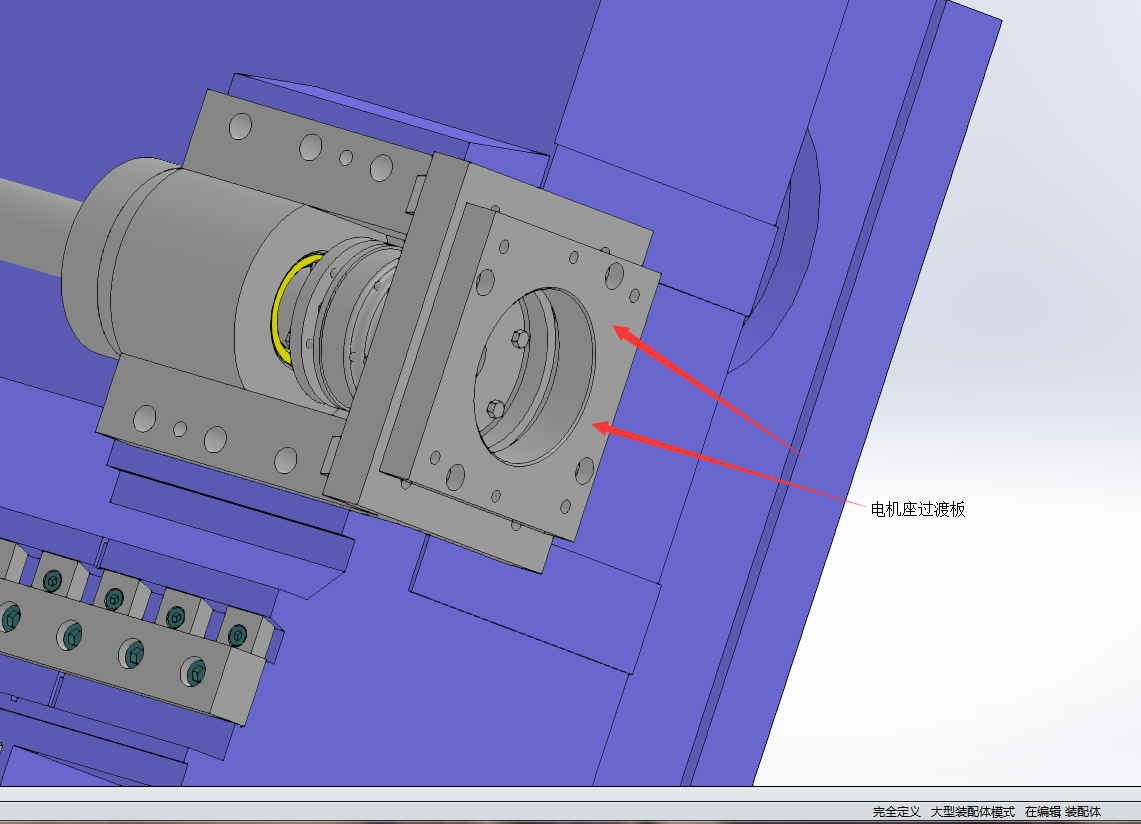

問大家個簡單問題。如圖這里安裝電機的支座，為啥要采用增加一塊過渡板的設計，直接在支座上鏜好合適的孔不好嗎？這樣增加過渡板裝配時還要調同心度，裝配起來麻煩了。(注意：這里不是后期為了電機尺寸配作的，人家 ...

回復

柳漫 發表于 2018-5-10 14:30:57

是為了方便更換不同的電機，更換電機的時候，只要換一個電機安裝板就行了，其他零件都是標準的

同意你的想法。發表于 2018-5-10 16:32

哦，對。這樣方便更換不同電機發表于 2018-5-10 14:40

cty513 發表于 2018-5-11 10:34:23

有聯軸器在，對同心度的要求不是那么高把，方便更換電機、調節高度什么的還是有必要的

eddyjay 發表于 2018-5-10 17:24:40

既然選型好了，為什么還要換，直接安裝座安裝就好了。多次此一舉

有木有 發表于 2018-5-10 16:20:40

我們家的模組是這樣做的，方便更換電機一個原因，還有個原因100W的電機可以不用這塊板直接鎖上去，200W的電機聯軸器長了不用這塊板就裝不了，換短的聯軸器也試過，要么聯軸器不好用，要么還是長幾個毫米，最后就全部做成10MM厚的標準件

hubeixulei 發表于 2018-5-10 15:40:15

一看就是換不同電機用的

初哥哥 發表于 2018-5-10 15:25:37

一體成型更好，為了換電機做成這樣得不償失

轉角遇見 發表于 2018-5-10 14:38:29

這個板應該就是墊板，設計時電機軸長度與實際有誤，所以加了了板

夏若之翼 發表于 2018-5-10 14:38:24

三樓正解

krazy18 發表于 2018-5-10 14:37:26

模組配置電機不一樣，安裝板也不一樣。。
