這樣的鏈傳動設計靠不靠譜

查看數: 4241 | 評論數: 10 | 收藏 3
關燈 | 提示：支持鍵盤翻頁<-左 右->
    組圖打開中，請稍候......
發布時間: 2018-4-23 19:34

正文摘要:

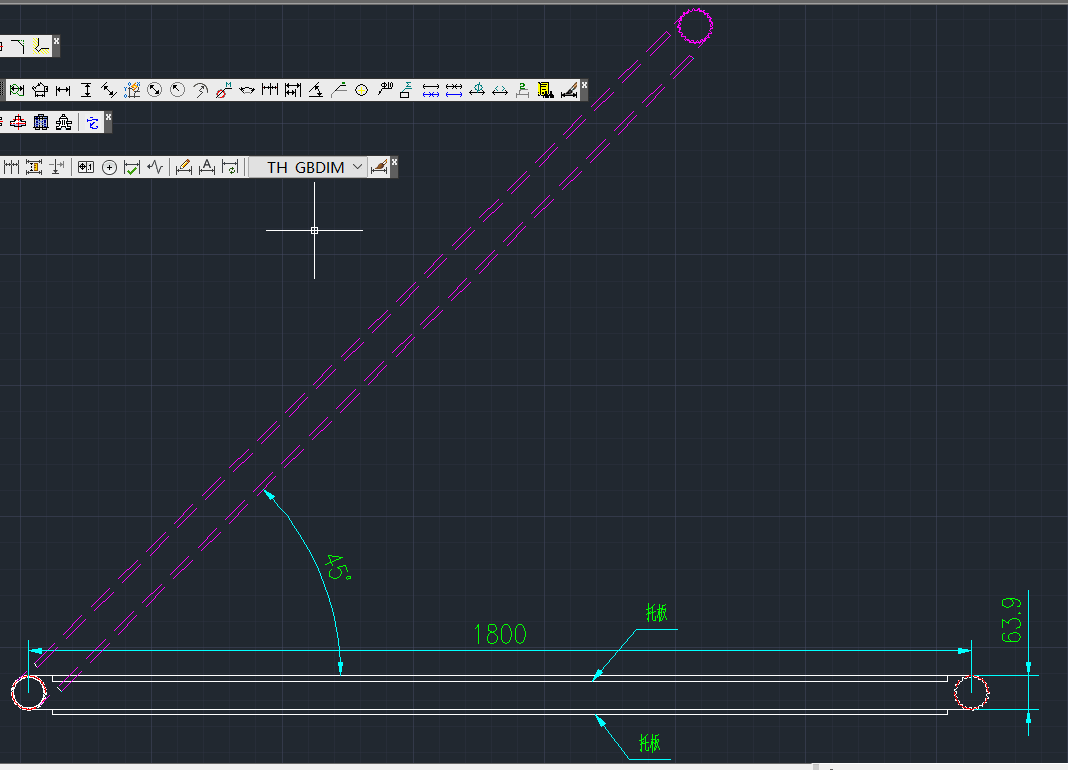

想搞這么個結構，鏈傳動，鏈條06B的，鏈輪正反轉，帶動滑塊來回拉動負載，負載不大，最大阻力也就100kg吧，中心距1.8米，鏈條下面我想用托板托住，完了整體還要有一個傾斜45度的動作，這樣弄靠不靠譜？ ...

回復

hudaoyuanhao 發表于 2021-10-5 12:00:55
學習了
laotounihao 發表于 2018-10-13 10:18:04
長距離鏈條要用幾個鏈輪布置
newl 發表于 2018-4-26 18:55:49

我看看吧
機皇 發表于 2018-4-26 12:47:53
我看看吧
貝XB2016 發表于 2018-4-25 12:18:05
好的，謝謝各位
呵呵噠個 發表于 2018-4-25 11:17:40
托板兩邊加90°圓弧，防止鏈條松了之后回程卡住
遠祥 發表于 2018-4-24 13:17:16
中間僅用平滑板支撐，還不夠，漲緊輪必須要加兩個，中心距太長了
pengzhiping 發表于 2018-4-23 20:31:50
如果把工況描述更詳細點，比如 往復速度 來回頻率 是否有沖擊 等等。  鏈條可以通過張緊來拉直 至于導向看你怎么布置。

點評

有移動問題有加導向（或者導軌） 就不會 張緊輪加一個。也要注意緊邊和松邊。  發表于 2018-4-23 21:36
轉速很慢，問題不大。  發表于 2018-4-23 21:32
沒事，強度沒啥問題，余量很大的，我就怕，中心距較大，輪徑又較小，水平的時候拖板托住，自然下垂狀態還行，傾斜的時候怕效果不好，沒這么用過，心里沒數  發表于 2018-4-23 20:50
鏈條強度校核一下。100Kg也不輕，還要預留足夠安全系數。  發表于 2018-4-23 20:39
速度很慢的，基本屬于平穩運行吧，用調整中心距張緊的  發表于 2018-4-23 20:37
fiyu1314 發表于 2018-4-23 20:17:44
  感覺正常鏈條 跟托板時間久了 會磨損的把， 如果是倍速鏈的那種鏈條應該沒問題的把
