外力偶矩與扭矩

查看數: 3847 | 評論數: 7 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

月光狼人

發布時間: 2018-4-19 10:44

正文摘要:

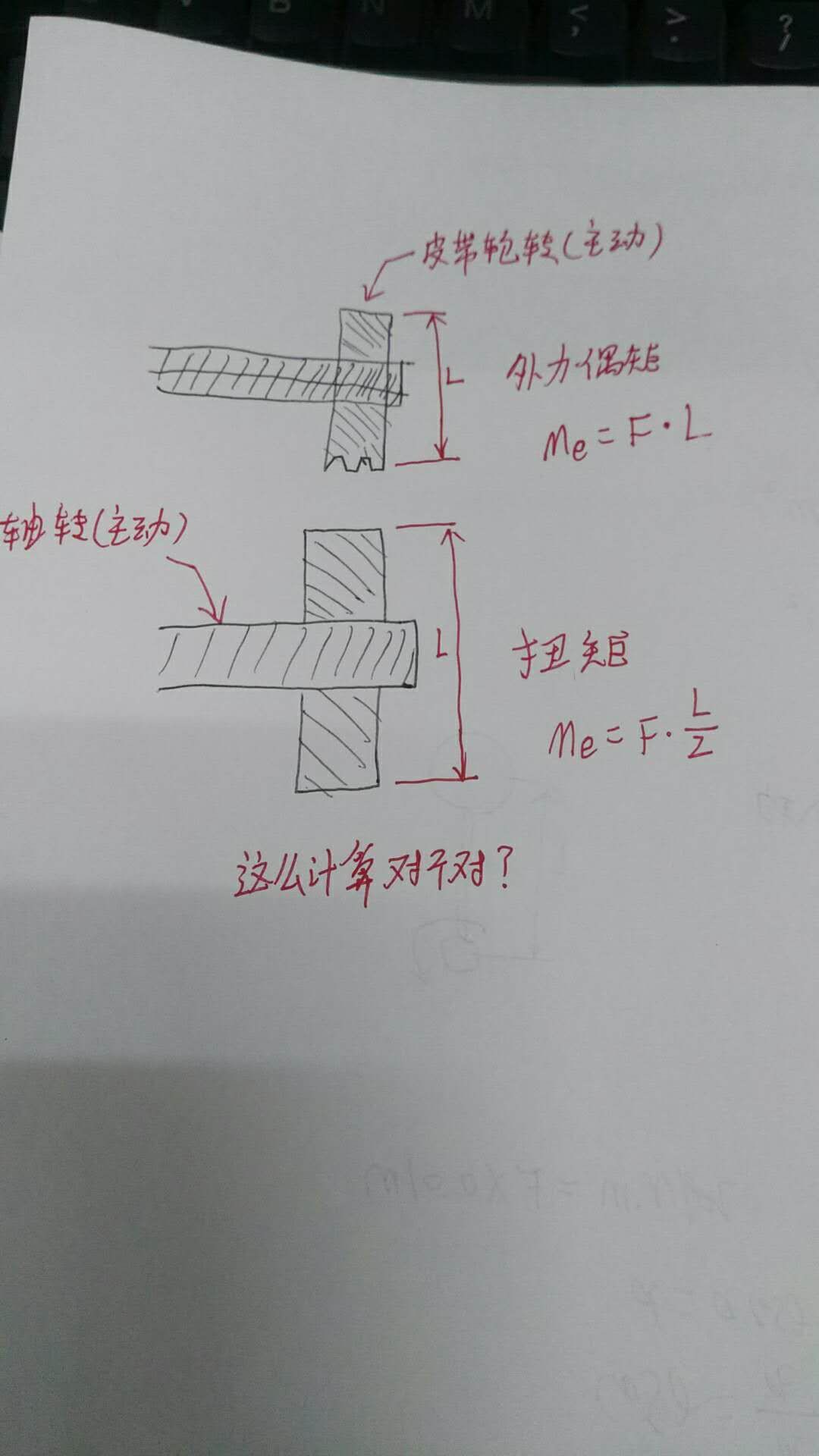

外部的扭矩叫轉矩或者叫外力偶矩，內部的叫內力偶矩或者叫扭矩。根據這句話是不是說，皮帶輪驅動軸轉是外力偶矩，而軸驅動皮帶輪就是扭矩，對不對？M=FXd ...

回復

春和 發表于 2018-4-20 11:00:09

皮帶設計建議查看機械設計手冊，里面有詳細的計算過程。
我覺得力偶矩大小=力矩大小，第二圖圓盤力矩大小是FL。

中國化 發表于 2018-4-19 13:53:19

力偶矩，力偶的矩，力偶是什么，沒力偶哪來的矩

力矩不是力偶矩
你先搞清楚什么叫力偶吧

八月騏_sKvBo 發表于 2018-4-19 13:47:26

第一張圖錯了

我要學習機械 發表于 2018-4-19 13:44:29

第一張圖錯了，力矩就是F×L/2

Mr.wu_Y4rjr 發表于 2018-4-19 13:44:08

本帖最后由 Mr.wu_Y4rjr 于 2018-4-19 13:45 編輯

不管軸還是帶輪作為主動件，扭矩都為M=F*L/2，
帶輪哪來的力偶拒。帶輪一邊是緊邊，另一邊是松邊。依靠帶與帶輪的摩擦力來傳遞功率。摩擦力的合力也只有一個F，還要克服帶的離心力的影響。沒必要去算清楚。
設計帶輪都是根據傳遞功率或者扭矩，在查手冊，什么型號的帶，單根可以傳遞的功率。再來計算的。

夢寒 發表于 2018-4-19 11:13:10

你這么一說，吧我也整糊涂了。。。
先不說概念，貌似只是叫法的事。
第一張圖應該是對的
第二張就不一定了。軸是主動的M，這里的舉要通過鍵等轉移到那個輪上。那個輪要是連接的鏈條、皮帶、鋼絲繩啥的，柔性體鋼化處理，上面和下面分別有個F。這個時候，假如第一張圖示從動的，按你的意思，等徑的傳動，扭矩還變了。要是那個輪是帶著連桿的銷啥的，只有一側F，就是對的。
