求助：鏈條升降機構配重問題，焊接操作機立柱內部加裝

查看數: 8515 | 評論數: 17 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2018-3-28 14:06

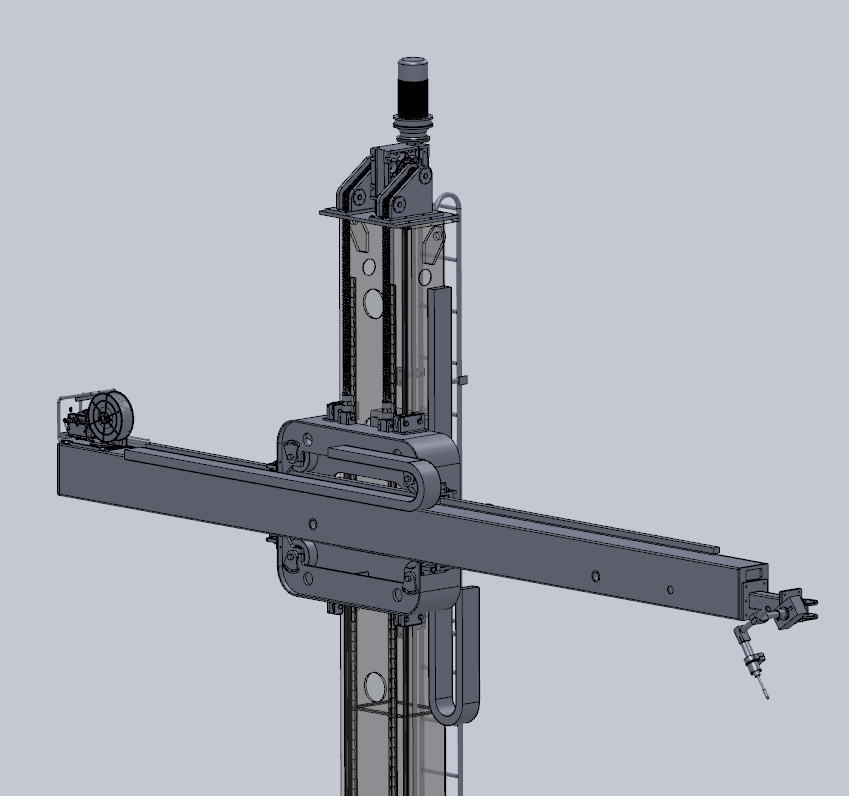

如圖所示，焊接操作機立柱內部的鏈條末端配重安裝問題圖上的光軸導向，上端直接連接軸承座，下端懸空焊連接板，靠譜嗎？圖上應該沒有畫出配重塊與鏈條末端的連接，可以直接用螺栓連接嗎？配重塊與需要起重的懸 ...

回復

ssw984177031 發表于 2018-6-23 14:06:46

遇到配重問題來學習

般若李 發表于 2018-4-4 13:02:22

新手來賺威望

南國之春 發表于 2018-3-29 16:08:56

配置導向沒必要用光軸精度這么高的結構，直接用角鋼配V型導向輪即可
配重塊理論重量=懸臂重量+負載的一半，當然得做成可疊加式的。

丁昶杰 發表于 2018-3-29 15:17:52

459827194 發表于 2018-3-29 13:34
參考圖

謝了老哥，我參考參考

459827194 發表于 2018-3-29 13:34:56

參考圖


459827194 發表于 2018-3-29 13:34:11

參考圖


459827194 發表于 2018-3-29 13:31:38

給你兩張一模一樣的實物圖

丁昶杰 發表于 2018-3-29 12:54:04

會新發表于 2018-3-29 09:36
導向問題我建議你看一下導靴這種長光軸一端懸空做導向的很少見（個人感覺效果很差晃動很厲害）

謝謝你，我之前見過這種東西但不知道叫什么，就是三個輪子導向的，原來叫導靴啊

丁昶杰 發表于 2018-3-29 12:53:22

會新發表于 2018-3-29 09:32
https://cn.misumi-ec.com/vona2/detail/110302396560/?KWSearch=%E9%93%BE%E6%9D%A1%E8%BF%9E%E6%8E%A5% ...

哦哦，這種的我看過，我另一端用的就是米思米這個
