機械設計求解，怎樣快速換沙輪

查看數: 13807 | 評論數: 32 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2018-3-7 14:53

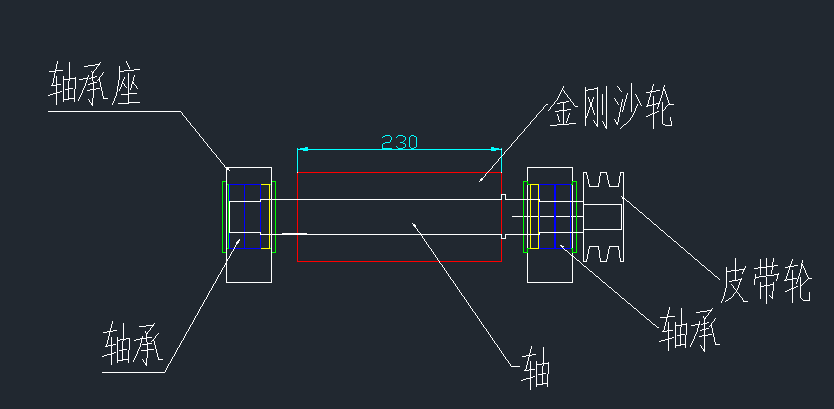

圖是一臺加工玻璃馬賽克磨邊的機器沙輪部分，由于沙輪的磨損很快，一般三天一換。圖中的結構是換沙輪時必須先拆軸承，這樣造成軸承損耗大不說還造成生產效率低，有什么好方法解決能不用拆軸承地快速換沙輪。 ...

回復

z424385518 發表于 2021-10-13 11:59:17

學習了

張曉剛zxg 發表于 2018-3-11 20:42:35

菜鳥學習了

高山老師gao 發表于 2018-3-10 09:38:40

koks 發表于 2018-3-9 10:02
左邊安裝軸承的軸徑在滿足安全系數的情況下盡可能縮小，軸承換成滾針軸承，看能不能把軸承的外徑設計得比砂 ...

你的方法值得考慮，謝謝你！

jiop0589 發表于 2018-3-9 23:54:40

砂輪軸兩端和軸承座之間設計個快拆的聯軸器，更換砂輪時就拆聯軸器不拆軸承。

koks 發表于 2018-3-9 10:02:01

左邊安裝軸承的軸徑在滿足安全系數的情況下盡可能縮小，軸承換成滾針軸承，看能不能把軸承的外徑設計得比砂輪得內徑還小，這樣就好辦了。

702736 發表于 2018-3-8 11:07:35

改用軸瓦啊

受不了了 發表于 2018-3-8 09:16:54

15558222779 發表于 2018-3-8 09:14
軸承角度移動換掉砂輪，在移動回去

這個也是包裝機械上常見的更換輥筒的方法，但樓主這個轉速有點高，這跳動是個問題

15558222779 發表于 2018-3-8 09:14:49

軸承角度移動換掉砂輪，在移動回去


這個也是包裝機械上常見的更換輥筒的方法，但樓主這個轉速有點高，這跳動是個問題詳情回復發表于 2018-3-8 09:16

jack005 發表于 2018-3-8 09:12:14

搞個花鍵兩極軸，搞定。
