求控制電機的正反轉手動與自動切換電路圖

查看數: 8123 | 評論數: 20 | 收藏 0
關燈 | 提示:支持鍵盤翻頁<-左 右->
    組圖打開中,請稍候......
發布時間: 2018-3-6 11:37

正文摘要:

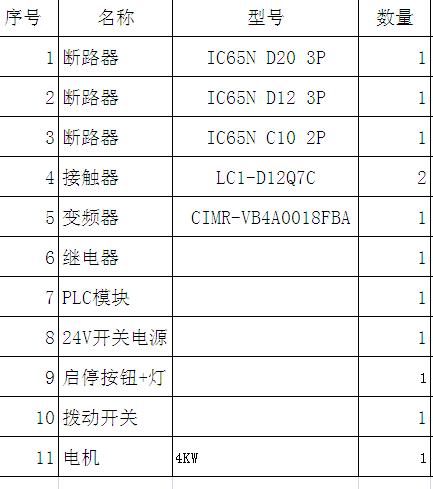

這是一個現場控制箱,電機可以正反轉,自動和手動之間能切換,圖片是設備清單

回復

曉昀 發表于 2018-3-7 10:05:08
母線槽 發表于 2018-3-7 09:55
昨天畫好的  幫忙看看有啥錯誤

晚上幫你看看下面2個圖,上面第一個圖你結合變頻器資料看看。
母線槽 發表于 2018-3-6 16:39:40
只有快樂 發表于 2018-3-6 16:36
同意2樓,自己做錯了也知道下次在哪注意

我再做啊,圖都發上去了
只有快樂 發表于 2018-3-6 16:36:02
同意2樓,自己做錯了也知道下次在哪注意
母線槽 發表于 2018-3-6 15:23:18
曉昀 發表于 2018-3-6 15:10
安川的變頻器和PLC沒有用過,不熟悉。不過方法都差不了多少,主要是要掌握方法。弄清楚控制點數,幾個數 ...

我畢業后就沒用過,現在忘得差不多了
曉昀 發表于 2018-3-6 15:10:43

安川的變頻器和PLC沒有用過,不熟悉。不過方法都差不了多少,主要是要掌握方法。弄清楚控制點數,幾個數字量,幾個模擬量,做出控制量邏輯關系表,并考慮哪些量之間有邏輯關系;然后是PLC編程。下來是根據變頻器說明書設置變頻器參數和控制方式。變頻器和PLC之間如何進行通訊?問變頻器廠家要他們的通訊協議書。這樣PLC才能和變頻器進行對話。

我以前用的是西門子PLC和MM440變頻器,扔下這個快10年了。
母線槽 發表于 2018-3-6 14:39:46
母線槽 發表于 2018-3-6 13:59
這是我畫的  我看變頻器可以控制正反轉

沒有給定元器件,都是我自己選的;要做一臺軌道車,可以前進、后退,給了電機型號{電磁制動電機YEJ132M1一6一4.0 },  PLC無線控制,現場可以自動、手動切換
母線槽 發表于 2018-3-6 14:21:06
曉昀 發表于 2018-3-6 14:12
變頻器可以控制電機正反轉,但是需要設置電機參數和輸入、輸出控制參數。你是什么品牌的變頻器?

安川 V1000的
