伺服電機慣量匹配

查看數: 2507 | 評論數: 7 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

15275220310

發布時間: 2018-2-2 15:00

正文摘要:

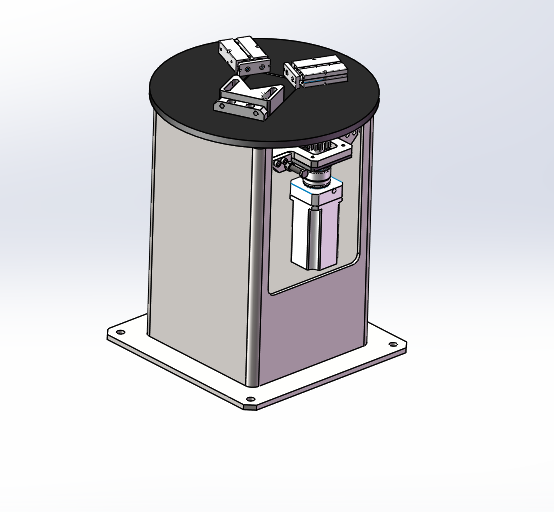

做了一個回轉平臺，想外齒回轉支承直接連伺服電機，但是這樣負載和伺服電機慣量不太匹配，伺服電機慣量小點了，各位大神選用伺服時一般按多少匹配？有點樣本上介紹是3倍，有的資料說 ...

回復

15275220310 發表于 2018-2-5 10:59:02

liufei0368 發表于 2018-2-2 23:23
1、西門子電機手冊上寫了，轉動慣量一般小于12倍，太高容易引起電機抱閘抱不死。
2、你的回轉平臺運行精度 ...

有消隙的，不過不是自動消隙，需要人工調整。就是那幾個小螺釘那里

鵬程1003 發表于 2018-2-3 11:38:09

不同品牌的電機是有差異的，選型時可以參考品牌推薦的慣量匹配度。

西門吹牛2016 發表于 2018-2-2 23:33:41

負載的轉動慣量要折算到電機軸上，才能與電機的轉動慣量相比較

liufei0368 發表于 2018-2-2 23:23:18

1、西門子電機手冊上寫了，轉動慣量一般小于12倍，太高容易引起電機抱閘抱不死。
2、你的回轉平臺運行精度多高？外齒回轉支承直接連接伺服電機，在圖片中沒有看到齒輪消隙結構？

15275220310 發表于 2018-2-2 15:55:48

15275220310 發表于 2018-2-2 15:46
焊接用的，轉速不高，最高20r/min

學習了，非常感謝

點評

未來第一站

當然還要考慮你以后焊件的慣量，這個在一些重型設備上很重要發表于 2018-2-2 15:58

15275220310 發表于 2018-2-2 15:46:35

未來第一站發表于 2018-2-2 15:16
首先你要搞清楚慣量匹配的目的是什么？
1，慣量匹配主要看你用在哪？數控機床和一般的設備那完全是兩個概 ...

焊接用的，轉速不高，最高20r/min

點評

未來第一站

看你盤子直徑也不大，7-10沒啥問題。發表于 2018-2-2 15:51

未來第一站 發表于 2018-2-2 15:16:31

本帖最后由未來第一站于 2018-2-2 15:18 編輯

首先你要搞清楚慣量匹配的目的是什么？
1，慣量匹配主要看你用在哪？數控機床和一般的設備那完全是兩個概念，簡單說就是個動態響應，所以你首先要說清你這設備的情況。
2，3倍以內一般高精數控機床用，10倍普通設備可以用。
