求助用3D軟件幫忙展開一條斜管

查看數: 3313 | 評論數: 5 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2018-2-1 20:02

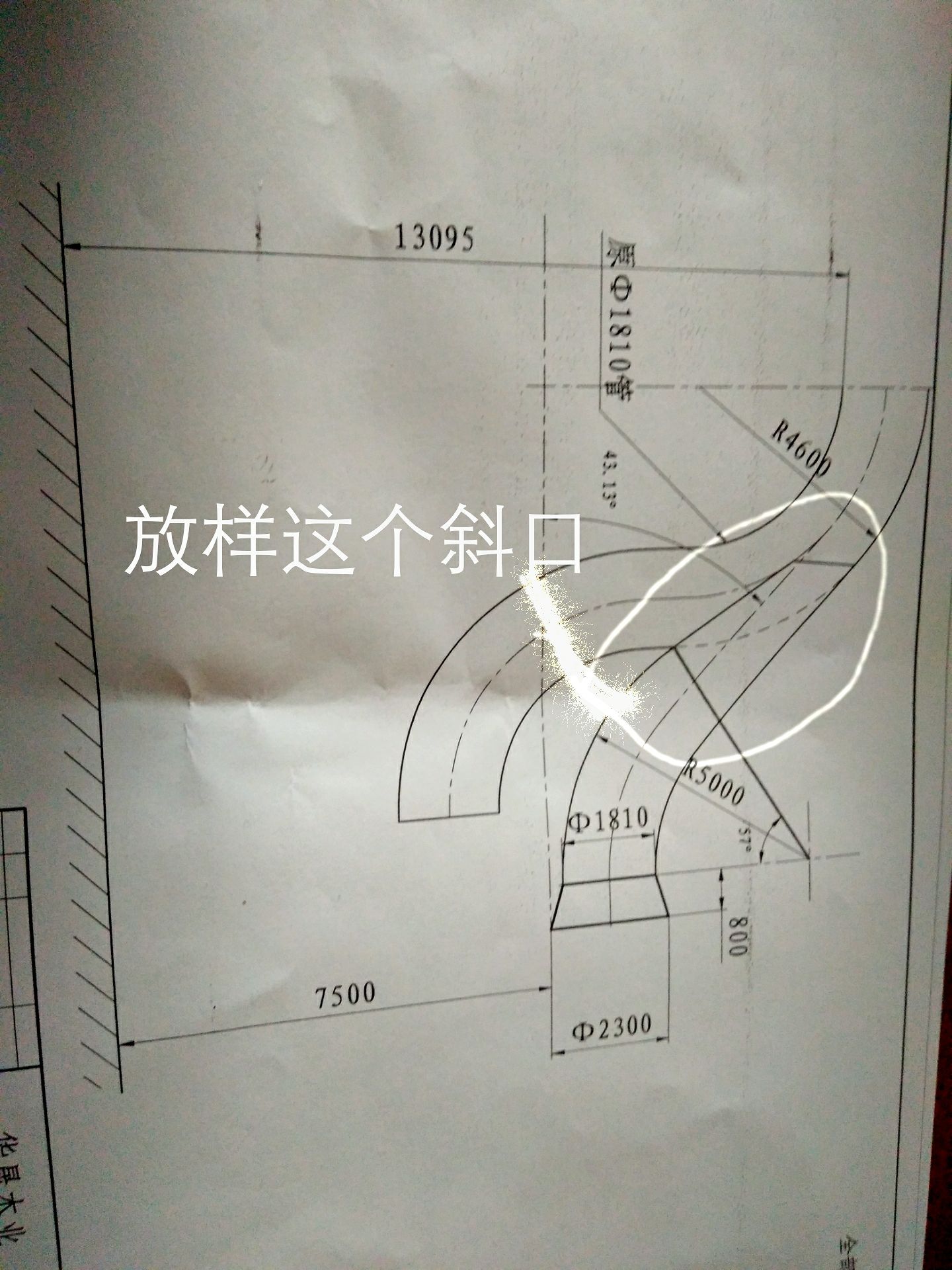

如附件圖中圈的部份，因為管路技改要求，要在這個彎頭上斜接一條同大的直管，駁接部件需要放樣展開下料，本人學藝不精無奈上論壇請教高手人士幫助謝謝大家了 0 S* t; ?) o4 w. l- A ...

回復

武當問道 發表于 2019-10-10 16:12:15

畫一個開縫的直管，轉為鈑金，然后按照上面的彎管掃描切除，然后展開就行啦

杜訊dd 發表于 2018-2-2 17:05:24

我靠，這個圖紙肯定有問題，根本不能同時滿足這些要求

理性的人很感性 發表于 2018-2-2 09:07:38

看著比較蒙，期待有高手回答。

不僅僅是右手 發表于 2018-2-2 06:45:59

恩，不知道80年代的人師傅們如何展開的

未來第一站 發表于 2018-2-1 21:31:35

管子不小啊，幫頂了。
