個人感覺，如果用同步帶，就不需要張緊輪了，相反同理。

454141017 發表于 2018-2-1 20:51
沒見過用同步帶還用張緊輪，精度如何保證。

可以用惰輪增加包角，MISUMI手冊上有介紹，這個惰輪是固定的，沒有中心距要求。

Cavalier_Ricky 發表于 2018-2-1 23:47

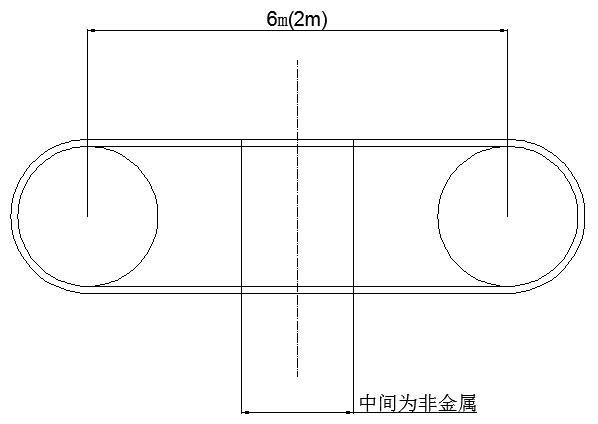

樓主，輸送的到底是啥??？幾十張紙還是黃金？

我真不會計算。。。但，如果兩米行程1.8m/s，靠不靠譜？

厲害了

xiexuanda225 發表于 2018-2-2 10:23
感謝，我看看米思米上面有沒有現成的貨如果有那就舒服了，我只要在底下設計個可升降的支座就可以了

不要找同步帶
找平皮帶輸送線

有些皮帶制作的內部是帶有鋼絲為了耐磨和承重，應該也有純橡膠塑料做的，看你這要求用純橡膠塑料的應該就可以滿足要求

皮帶的下方一般都有金屬制的托輥，就算表面是尼龍托輥，內部的軸承也是金屬，這些金屬的托輥安裝時，避開你的檢測區域應該也夠支撐你的物料。



同步帶不輸送物料
同步帶是轉化電機動力的

學習一下

理性的人很感性 發表于 2018-2-2 10:09
張緊輪可以在以下情況使用a 當中心距不能調整時，作為帶張緊的一種方法b 在較大傳動速比中，增加小帶輪的 ...

感謝，我看看米思米上面有沒有現成的貨如果有那就舒服了，我只要在底下設計個可升降的支座就可以了

xiexuanda225 發表于 2018-2-2 09:30
張緊輪位置的選取有沒有什么講究，我看了下網上有的張緊裝置比較復雜，也不知道里面的結構是個什么樣子， ...

張緊輪可以在以下情況使用

a 當中心距不能調整時，作為帶張緊的一種方法

b 在較大傳動速比中，增加小帶輪的包角。

1、配裝在里側，作帶張緊使用。張緊輪需運用齒形帶輪，當張緊輪的齒數超過帶輪最小允許用齒數的時候，為防止嚙合齒數變少，需將張緊輪配裝在較松的一邊;

2、配裝在外側，作增力滯輪的包角使用，張緊輪能運用中間沒有凸起的平帶輪，其直徑是最少允許的用齒數的帶輪直徑，并且配裝于較松的一邊，讓同步帶不會出現太大的扭曲。

其實這些結構可以在米思米上查到，附一張米思米的帶傳動圖，張緊輪和帶輪以及很多都有標準件，當然也可以參考結構自己設計。

454141017 發表于 2018-2-1 20:51
沒見過用同步帶還用張緊輪，精度如何保證。

當然可以，沒有把握的設計，打個補丁而已。
