鏈輪帶六個圓柱體旋轉，電機如何選型？

查看數: 5522 | 評論數: 16 | 收藏 1
關燈 | 提示：支持鍵盤翻頁<-左 右->
    組圖打開中，請稍候......
MFC
發布時間: 2018-1-17 20:07

正文摘要:

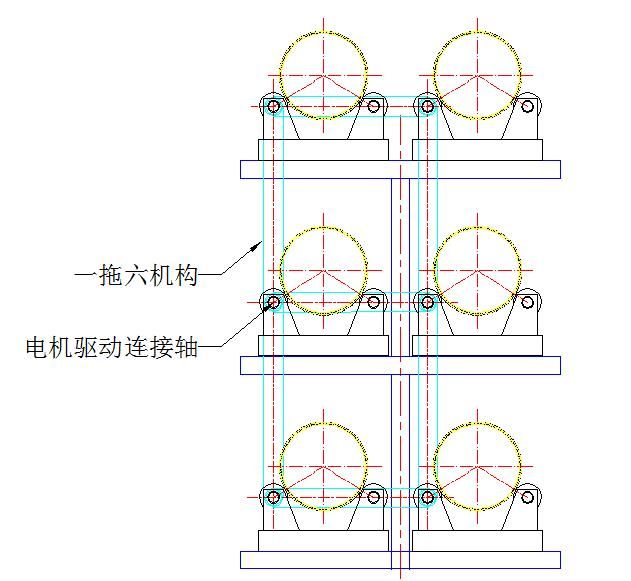

請教下大家， 我這邊是架子上放6個圓柱形產品，要求一起旋轉，目前我的做法是，每個產品用兩組滾輪支撐，滾輪旋轉，帶動產品旋轉，產品的主動輪用鏈條連接，一共6組，最后其中一組鏈輪伸出軸端和驅動電機相連。  ...

回復

0528wangrui 發表于 2018-1-20 07:53:23
首先需要確認產品的重心是不是在圓心，如果是在，那么電機的扭矩就是需要克服支撐輪與產品之間的摩擦力產生的扭力；如果不在，那么除了克服摩擦力產生的扭力還需要克服重心產生的扭力。

點評

MFC
好的，謝謝。設計時是按照對稱設計的  發表于 2018-1-22 12:13
制造商 發表于 2018-1-19 23:28:43
小球磨機？不會是光源工廠用的來磨石英棒的吧
拾三少 發表于 2018-1-18 23:40:14
不加張緊的話，每隔幾天就要緊一定鏈條。
還有潤滑，別忘了

點評

MFC
好的，到時候要買潤滑脂，我最后想了下，垂直布局的鏈條還是要加張緊的。  發表于 2018-1-19 19:04
拾三少 發表于 2018-1-18 23:39:14
454141017 發表于 2018-1-18 16:29
我再看看，你的機構布置是“日”字形，肯定有干涉，改成“E”形，馬達在中間，一拖三組鏈輪，向上傳動的 ...

靠譜
王宏安75 發表于 2018-1-18 23:21:59
創意很好，根據摩擦力和速度計算電機功率，加上三倍的安全系數就可以了

點評

MFC
謝謝，我算了下，1kw電機差不多了  發表于 2018-1-19 19:02
454141017 發表于 2018-1-18 16:29:28
454141017 發表于 2018-1-18 09:28
剛才沒有仔細看你的結構，再說一句，鏈輪不宜垂直放置，而且這么長。松了有干涉，緊了功率損失極大，不好計 ...

我再看看，你的機構布置是“日”字形，肯定有干涉，改成“E”形，馬達在中間，一拖三組鏈輪，向上傳動的一組可能會掉鏈子。祝您成功。

點評

MFC
好的，謝謝，我準備給垂直的鏈輪組加張緊，一拖三倒是好，就是要多一組電機  發表于 2018-1-18 17:10
forfire2009 發表于 2018-1-18 16:04:54
有個問題就是，包角小，得考慮張緊機構，不然容易跳齒。

點評

MFC
我這個包角是180°， 不算小吧？？？  發表于 2018-1-18 17:07
建高五金 發表于 2018-1-18 13:13:57


點評

我們用的是橡膠輥，上面是瓷罐，不打滑。  發表于 2018-1-18 13:40
MFC
這種結構是不錯，但是有個問題，一般滾輪帶動產品旋轉方向都是主動輪順時針旋轉，你這樣就是逆時針旋轉，帶動產品旋轉的阻力大， 擔心打滑  發表于 2018-1-18 13:25
謙卑畏天恩 發表于 2018-1-18 10:46:26
小型球磨機
