鋼結構型材框架,上面焊后加工怎樣處理?

查看數: 6087 | 評論數: 17 | 收藏 0
關燈 | 提示:支持鍵盤翻頁<-左 右->
    組圖打開中,請稍候......
發布時間: 2018-1-2 15:38

正文摘要:

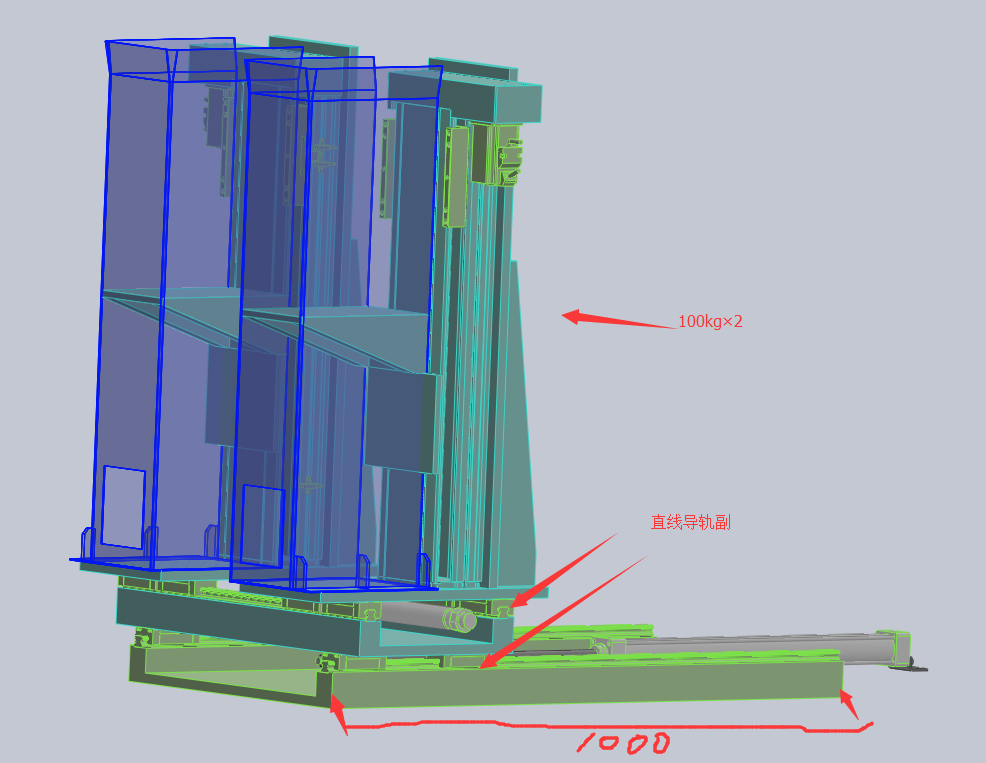

上面是一個方案,這個機構要裝在一個大架子的底部。 架子蹲地上,中間有橫梁,放這個東西。 我覺得1000長的這個導軌安裝板太笨重,想在型材上直接焊兩塊平板裝導軌。 但是加工商說無法焊后加工。 這種在焊接型材 ...

回復

zhouguangzhui 發表于 2020-7-28 08:10:35
如果定位精度要求不高,可以考慮一邊線性導軌,一邊滾輪的支撐結構,這樣對安裝面的精度要求就低一些
靖靖yang 發表于 2018-1-7 23:36:07
焊后加工,加工前還得時效處理
仄零丶 發表于 2018-1-5 18:40:53
看看不說話
wx_Oh1o1Gxx 發表于 2018-1-5 14:57:07
常規手段就是焊接型材框架上預留導軌安裝面,焊后機加;如果你上面的負載很輕,可以考慮用鋁型材框架,可以直接安裝導軌;或者如果你能保證型材焊接的質量,也就是焊后變形量很小,也可以考慮用一個襯板螺栓固定在型材上,然后再襯板上固定導軌,不過也需要適當的用塞片之類的調平。

點評

謝了,說的很到位  發表于 2018-1-8 12:45
木木學生 發表于 2018-1-4 13:01:01
學習中,頂了。
左手會跳舞 發表于 2018-1-4 09:24:05
學習
liufei0368 發表于 2018-1-3 21:15:08
焊后再加工比較好,若想保證導軌安裝表面平面度和平行度好,必須使用機床一刀加工下來,建議上龍門銑床加工~
ktangwu 發表于 2018-1-3 13:24:07
如果是直線導軌,我認為必須是整體焊接后在退火加工才能達到直線導軌的安裝精度;主要看上面運動機構需要的精度,精度要求不高,可以采用其他類型的導軌,只要滿足安裝精度就可以。
mrhg 發表于 2018-1-3 07:33:27
加工沒有問題,加工商不愿意上龍門銑那就換個加工商
