一面兩銷定位問題

查看數: 6921 | 評論數: 13 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2017-12-22 11:59

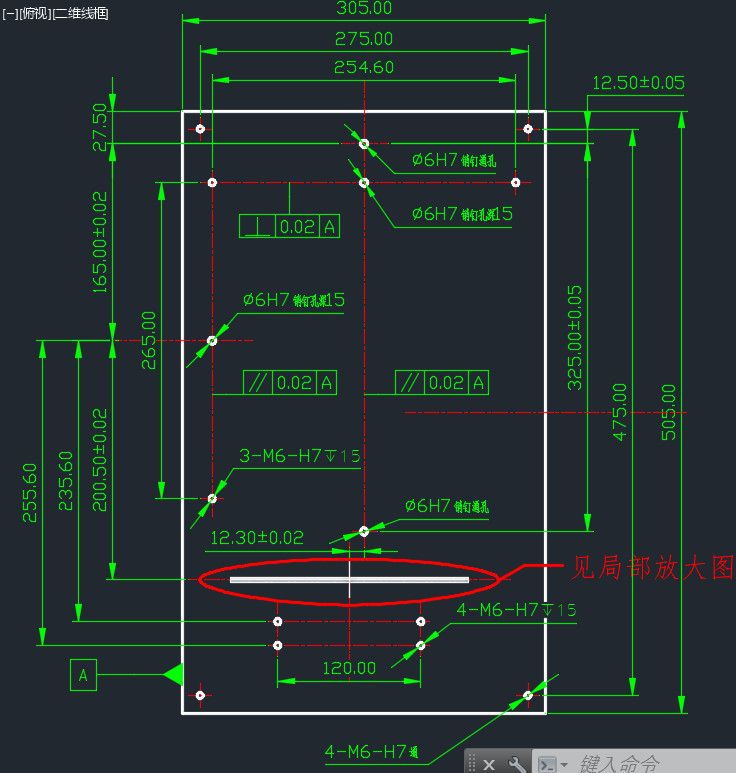

小弟是非機械專業的，最近做的系統中有兩個板子上下通過兩個銷釘孔定位，上面板子的兩個銷釘位置如圖1中的兩個紅圈畫出。當然這樣畫有問題，我也看了一些關于一面兩孔定位常用的方法。想采用圓銷孔+腰孔的方式，不知 ...

回復

mrlinwenjie 發表于 2017-12-23 09:00:43

學習了

韓寒11 發表于 2017-12-22 21:48:17

老鐵沒毛病

valyl 發表于 2017-12-22 18:53:06

另外一個問題是：我參考的優先配合的用法，如果采用圓銷+腰孔的定位方式。那么（1）銷和銷孔適合用哪種配合呢？間隙配合還是過渡配合？我參照資料想孔用H7,銷用e7。（2）銷連接的上下底板的兩個孔的公差級別一致嗎？我看過一個資料下底板銷孔公差帶用的是H7,上底板用的是E7，需要這樣嗎？

valyl 發表于 2017-12-22 18:41:10

謝謝各位，我也想過圓銷+棱形銷的方式。我覺得圓銷+腰孔是不是更靈活。

魍者歸來 發表于 2017-12-22 18:15:04

可以的

xiaobing86203 發表于 2017-12-22 18:09:43

主定位圓柱銷，副定位菱形銷，這是一面兩銷的設計原則。

只有快樂 發表于 2017-12-22 16:25:24

可以用，沒問題

sunza501 發表于 2017-12-22 16:19:36

這樣便于拆裝，看你的需求

10627 發表于 2017-12-22 15:53:35

兩孔一整銷一削邊銷
